专利摘要

本实用新型公开了一种碳纤维环氧树脂制备用便于脱模的模具，包括底板，底板的顶侧壁对称固定连接有支杆，套块的底侧壁与底板固定连接，底板的顶侧壁对称固定连接有侧杆，液压缸的底侧壁固定连接有第二模具，第二模具的底侧壁与第一模具相贴合。本实用新型设置一种碳纤维环氧树脂制备用便于脱模的模具，由液压缸带动活塞杆执行往复收缩，可以带动第二模具进行移动，可以使第一模具与第二模具的扣合更牢固，在需要取出时进行转动螺纹套，螺纹套底部由圆块在套块内腔转动，螺纹杆会在螺纹套内腔移动，将内板进行推动，可以将碳纤维环氧树脂材料推出，在制作后方便脱模，同时避免直接接触磨损材料，有效的提高了制作效率。

权利要求

1.一种碳纤维环氧树脂制备用便于脱模的模具，包括底板(1)，其特征在于：所述底板(1)的顶侧壁对称固定连接有支杆(2)，所述支杆(2)的顶侧壁固定连接有第一模具(3)，所述第一模具(3)的内腔装配有内板(4)，所述内板(4)的对称固定连接有内杆(5)，所述内杆(5)的内侧壁与第一模具(3)间隙配合，所述内板(4)的底侧壁固定连接有螺纹杆(19)，所述螺纹杆(19)的外侧壁与第一模具(3)相贴合，所述螺纹杆(19)的外侧壁螺纹连接螺纹套(6)，所述螺纹套(6)的底侧壁固定连接圆块(7)，所述圆块(7)的外侧壁装配有套块(8)，所述套块(8)的底侧壁与底板(1)固定连接，所述底板(1)的顶侧壁对称固定连接有侧杆(9)，所述侧杆(9)的侧壁固定连接有液压缸(10)，所述液压缸(10)的底侧壁固定连接有第二模具(11)，所述第二模具(11)的底侧壁与第一模具(3)相贴合。

2.根据权利要求1所述的一种碳纤维环氧树脂制备用便于脱模的模具，其特征在于：所述螺纹套(6)的外侧壁固定连接有转把(12)。

3.根据权利要求1所述的一种碳纤维环氧树脂制备用便于脱模的模具，其特征在于：所述内杆(5)的外侧壁固定连接有底杆(13)，所述底杆(13)的外侧壁固定连接有第一滑块(14)，所述第一滑块(14)的内腔与支杆(2)间隙配合。

4.根据权利要求1所述的一种碳纤维环氧树脂制备用便于脱模的模具，其特征在于：所述第二模具(11)的外侧壁对称固定连接有第二滑块(15)，所述第二滑块(15)的内腔与侧杆(9)间隙配合。

5.根据权利要求4所述的一种碳纤维环氧树脂制备用便于脱模的模具，其特征在于：所述第二滑块(15)的外侧壁固定连接有弯杆(16)，所述弯杆(16)的内侧壁固定连接有滑槽块(17)，所述滑槽块(17)的内腔与侧杆(9)间隙配合。

6.根据权利要求1所述的一种碳纤维环氧树脂制备用便于脱模的模具，其特征在于：所述底板(1)的底侧壁对称固定连接有万向轮(18)。

说明书

技术领域

本实用新型涉及模具技术领域，具体为一种碳纤维环氧树脂制备用便于脱模的模具。

背景技术

环氧树脂是指分子中含有两个以上环氧基团的一类聚合物的总称，它是环氧氯丙烷与双酚A或多元醇的缩聚产物，在制作碳纤维环氧树脂材料时，会需要模具进行工作，但是在制作后并不方便脱模，因此我们提出一款碳纤维环氧树脂制备用便于脱模的模具。

实用新型内容

本实用新型的目的在于提供一种碳纤维环氧树脂制备用便于脱模的模具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种碳纤维环氧树脂制备用便于脱模的模具，包括底板，所述底板的顶侧壁对称固定连接有支杆，所述支杆的顶侧壁固定连接有第一模具，所述第一模具的内腔装配有内板，所述内板的对称固定连接有内杆，所述内杆的内侧壁与第一模具间隙配合，所述内板的底侧壁固定连接有螺纹杆，所述螺纹杆的外侧壁与第一模具相贴合，所述螺纹杆的外侧壁螺纹连接螺纹套，所述螺纹套的底侧壁固定连接圆块，所述圆块的外侧壁装配有套块，所述套块的底侧壁与底板固定连接，所述底板的顶侧壁对称固定连接有侧杆，所述侧杆的侧壁固定连接有液压缸，所述液压缸的底侧壁固定连接有第二模具，所述第二模具的底侧壁与第一模具相贴合。

优选的，所述螺纹套的外侧壁固定连接有转把。

优选的，所述内杆的外侧壁固定连接有底杆，所述底杆的外侧壁固定连接有第一滑块，所述第一滑块的内腔与支杆间隙配合。

优选的，所述第二模具的外侧壁对称固定连接有第二滑块，所述第二滑块的内腔与侧杆间隙配合。

优选的，所述第二滑块的外侧壁固定连接有弯杆，所述弯杆的内侧壁固定连接有滑槽块，所述滑槽块的内腔与侧杆间隙配合。

优选的，所述底板的底侧壁对称固定连接有万向轮。

与现有技术相比，本实用新型的有益效果是：本实用新型设置一种碳纤维环氧树脂制备用便于脱模的模具，由液压缸带动活塞杆执行往复收缩，可以带动第二模具进行移动，可以使第一模具与第二模具的扣合更牢固，在需要取出时进行转动螺纹套，螺纹套底部由圆块在套块内腔转动，螺纹杆会在螺纹套内腔移动，将内板进行推动，可以将碳纤维环氧树脂材料推出，在制作后方便脱模，同时避免直接接触磨损材料，有效的提高了制作效率。

附图说明

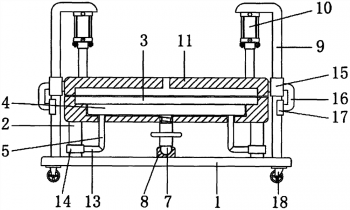

图1为本实用新型结构示意图。

图2为图1中套块的结构细节图。

图中：1、底板，2、支杆，3、第一模具，4、内板，5、内杆，6、螺纹套，7、圆块， 8、套块，9、侧杆，10、液压缸，11、第二模具，12、转把，13、底杆，14、第一滑块，15、第二滑块，16、弯杆，17、滑槽块，18、万向轮，19、螺纹杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种碳纤维环氧树脂制备用便于脱模的模具，包括底板1，底板1的顶侧壁对称固定连接有支杆2，支杆2的顶侧壁固定连接有第一模具3，第一模具3的内腔装配有内板4，内板4的对称固定连接有内杆5，内杆5的内侧壁与第一模具3间隙配合，内板4的底侧壁固定连接有螺纹杆19，螺纹杆19的外侧壁与第一模具3相贴合，螺纹杆19的外侧壁螺纹连接螺纹套6，螺纹套6的底侧壁固定连接圆块7，圆块7的外侧壁装配有套块8，套块8的底侧壁与底板1固定连接，底板1的顶侧壁对称固定连接有侧杆9，侧杆9的侧壁固定连接有液压缸10，液压缸10的底侧壁固定连接有第二模具11，第二模具11的底侧壁与第一模具3相贴合，侧杆9用来将液压缸10焊接在底板1，在使用时先将打卡液压缸10的电源，液压缸10的型号为MOB100，液压缸10 是将液压能转变为机械能的、做直线往复运动的液压执行元件，它结构简单、工作可靠，用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用，由液压缸10带动活塞杆执行往复收缩的一种元件，可以带动第二模具11进行移动，第二模具11与液压缸10焊接可以使第一模具3与第二模具11的扣合更牢固，在需要取出时进行转动螺纹套6，螺纹套6底部由圆块7在套块8内腔转动，螺纹套6与圆块7相焊接，通过螺纹的特性，螺纹杆19会在螺纹套6内腔移动，将内板4进行推动，可以将碳纤维环氧树脂材料推出，在制作后方便脱模，同时避免直接接触磨损材料，有效的提高了制作效率。

具体而言，螺纹套6的外侧壁固定连接有转把12，转把12可以增加螺纹套6的受力点，在需要转动时更方便。

具体而言，内杆5的外侧壁固定连接有底杆13，底杆13的外侧壁固定连接有第一滑块14，第一滑块14的内腔与支杆2间隙配合，在内杆5进行滑动时，第一滑块14可以在支杆2外壁滑动，可以使内板4的移动更稳定。

具体而言，第二模具11的外侧壁对称固定连接有第二滑块15，第二滑块15的内腔与侧杆9间隙配合，第二滑块15可以在侧杆9外壁滑动，可以使第二模具11的移动更平稳。

具体而言，第二滑块15的外侧壁固定连接有弯杆16，弯杆16的内侧壁固定连接有滑槽块17，滑槽块17的内腔与侧杆9间隙配合，滑槽块17由弯杆16与第二滑块15进行连接，在第二滑块15滑动时可以带动滑槽块17进行移动，可以使第二滑块15的滑动更稳定，提高整体的稳定性。

具体而言，底板1的底侧壁对称固定连接有万向轮18，通过万向轮18来增加移动功能，可以在闲置时进行移动，方便进行搬移。

工作原理：在使用时先将打卡液压缸10的电源，由液压缸10带动活塞杆执行往复收缩，可以带动第二模具11进行移动，可以使第一模具3与第二模具11的扣合更牢固，在需要取出时进行转动螺纹套6，螺纹套6底部由圆块7在套块8内腔转动，螺纹杆19会在螺纹套6内腔移动，将内板4进行推动，可以将碳纤维环氧树脂材料推出，在制作后方便脱模，同时避免直接接触磨损材料，有效的提高了制作效率。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
