专利摘要

本实用新型公开了一种铁道路基边坡变形监测装置，包括边坡、位移监测桩、监测箱和电池箱，所述边坡的顶部水平面上浇筑固定有立柱，所述立柱的顶端焊接有固定架，且固定架上螺栓固定有太阳能板，所述立柱外表壁上螺栓固定有监测箱和电池箱，所述监测箱的内部设置有PLC控制器和无线连接器。本实用新型中，在边坡的顶部水平面上浇筑固定有立柱，立柱的顶端焊接有固定架，且固定架上螺栓固定有太阳能板，太阳能板可以接收太阳能通过光电转换器转换成电能存储到蓄电池中，用于给监测箱提供电源，从而节约了电能，其次也不需要线路的铺设，降低了该铁道路基边坡变形监测装置的建造成本。

权利要求

1.一种铁道路基边坡变形监测装置，其特征在于，包括边坡（1）、位移监测桩（2）、监测箱（7）和电池箱（10）；

所述边坡（1）的顶部水平面上浇筑固定有立柱（4），所述立柱（4）的顶端焊接有固定架（5），且固定架（5）上螺栓固定有太阳能板（6），所述立柱（4）外表壁上螺栓固定有监测箱（7）和电池箱（10）；

所述边坡（1）的倾斜面上嵌设有若干个位移监测桩（2）。

2.根据权利要求1所述的一种铁道路基边坡变形监测装置，其特征在于，所述位移监测桩（2）上由上向下依次嵌设固定有若干个位移传感器（14），所述位移监测桩（2）通过导线（3）与PLC控制器（9）相互连接。

3.根据权利要求2所述的一种铁道路基边坡变形监测装置，其特征在于，所述监测箱（7）的内部设置有PLC控制器（9）和无线连接器（8），所述电池箱（10）的内部设置有光电转换器（11）和蓄电池（12），且蓄电池（12）通过连接线（13）与PLC控制器（9）连接，所述太阳能板（6）的输出端与光电转换器（11）的输入端电性连接，且光电转换器（11）的输出端与蓄电池（12）的输入端电性连接，所述蓄电池（12）的输出端与PLC控制器（9）的输入端电性连接。

4.根据权利要求3所述的一种铁道路基边坡变形监测装置，其特征在于，所述位移传感器（14）的输出端与PLC控制器（9）的输入端电性连接，所述PLC控制器（9）的输出端与无线连接器（8）的输入端电性连接，所述无线连接器（8）的输出端与终端设备无线连接。

5.根据权利要求2所述的一种铁道路基边坡变形监测装置，其特征在于，所述位移传感器（14）的型号为：PX309。

说明书

技术领域

本实用新型涉及边坡变形监测技术领域，尤其涉及一种铁道路基边坡变形监测装置。

背景技术

铁路路基是承受并传递轨道重力及列车动态作用的结构，是轨道的基础，是保证列车运行的重要建筑物，边坡变形易产生剥落会破坏坡体的整体性增加防护难度,在坡脚形成的坡积体严重时会堵塞铁路边沟,而且会引起其它形式的变形破坏,对边坡的稳定性产生严重影响。

目前现有的铁道路基边坡变形监测装置，在使用的过程中，需要铺设较长的线路，用于铁道路基边坡变形监测装置连接电源，导致其造价较高，其次电能消耗较大，再有无法实现远程实时监测监控，故而满足不了使用者的需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种铁道路基边坡变形监测装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种铁道路基边坡变形监测装置，包括边坡、位移监测桩、监测箱和电池箱；

所述边坡的顶部水平面上浇筑固定有立柱，所述立柱的顶端焊接有固定架，且固定架上螺栓固定有太阳能板，所述立柱外表壁上螺栓固定有监测箱和电池箱；

所述边坡的倾斜面上嵌设有若干个位移监测桩。

优选的，所述位移监测桩上由上向下依次嵌设固定有若干个位移传感器，所述位移监测桩通过导线与PLC控制器相互连接。

优选的，所述监测箱的内部设置有PLC控制器和无线连接器，所述电池箱的内部设置有光电转换器和蓄电池，且蓄电池通过连接线与PLC控制器连接，所述位移传感器的输出端与PLC控制器的输入端电性连接，所述PLC控制器的输出端与无线连接器的输入端电性连接，所述无线连接器的输出端与终端设备无线连接。

优选的，所述太阳能板的输出端与光电转换器的输入端电性连接，且光电转换器的输出端与蓄电池的输入端电性连接，所述蓄电池的输出端与PLC控制器的输入端电性连接。

优选的，所述位移传感器的型号为：PX309。

与现有技术相比，本实用新型的有益效果是:

1、本实用新型中，该铁道路基边坡变形监测装置，在边坡的顶部水平面上浇筑固定有立柱，立柱的顶端焊接有固定架，且固定架上螺栓固定有太阳能板，太阳能板可以接收太阳能通过光电转换器转换成电能存储到蓄电池中，用于给监测箱提供电源，从而节约了电能，其次也不需要线路的铺设，降低了该铁道路基边坡变形监测装置的建造成本。

2、本实用新型中，该铁道路基边坡变形监测装置，在监测箱的内部设置有无线连接器，位移传感器采集到边坡的变形数据后直接将信号传输到PLC控制器，PLC控制器通过无线连接器直接将收集的信号传输到终端设备，实现了远程监控，极大化降低了使用者的劳动强度，实现了实时监控。

附图说明

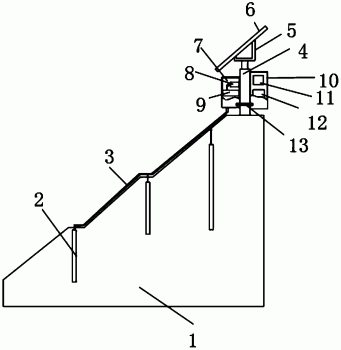

图1为本实用新型提出的一种铁道路基边坡变形监测装置的结构示意图；

图2为本实用新型提出的一种铁道路基边坡变形监测装置的位移监测桩的结构示意图；

图3为本实用新型提出的一种铁道路基边坡变形监测装置的程序框图。

图例说明：

1、边坡；2、位移监测桩；3、导线；4、立柱；5、固定架；6、太阳能板；7、监测箱；8、无线连接器；9、PLC控制器；10、电池箱；11、光电转换器；12、蓄电池；13、连接线；14、位移传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性；此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例一：参照图1-3，一种铁道路基边坡变形监测装置，包括边坡1、位移监测桩2、监测箱7和电池箱10；

边坡1的顶部水平面上浇筑固定有立柱4，立柱4的顶端焊接有固定架5，且固定架5上螺栓固定有太阳能板6，立柱4外表壁上螺栓固定有监测箱7和电池箱10，监测箱7的内部设置有PLC控制器9和无线连接器8，电池箱10的内部设置有光电转换器11和蓄电池12，且蓄电池12通过连接线13与PLC控制器9连接，边坡1的倾斜面上嵌设有若干个位移监测桩2，位移监测桩2通过导线3与PLC控制器9相互连接。

实施例二：参照图1、图2和图3，位移监测桩2上由上向下依次嵌设固定有若干个位移传感器14，位移传感器14的输出端与PLC控制器9的输入端电性连接，PLC控制器9的输出端与无线连接器8的输入端电性连接，无线连接器8的输出端与终端设备无线连接，位移传感器14的型号为：PX309，具有性能可靠的优势，另外，可以预见的是，在本领域中其它型号的压力传感器也可使用，满足体积小于位于检测桩2的条件即可，在监测箱7的内部设置有无线连接器8，位移传感器14采集到边坡1的变形数据后直接将信号传输到PLC控制器9，PLC控制器9通过无线连接器8直接将收集的信号传输到终端设备，实现了远程监控，极大化降低了使用者的劳动强度，实现了实时监控。

实施例三：参照图1和图3，太阳能板6的输出端与光电转换器11的输入端电性连接，且光电转换器11的输出端与蓄电池12的输入端电性连接，蓄电池12的输出端与PLC控制器9的输入端电性连接,使用的过程中，太阳能板6可以接收太阳能通过光电转换器11转换成电能存储到蓄电池12中，用于给监测箱7提供电源，从而节约了电能，其次也不需要线路的铺设，降低了该铁道路基边坡变形监测装置的建造成本。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
