专利摘要

本发明公开了一种金纳米粒子对的制备方法，属于纳米技术领域。利用固定在基板上的金纳米粒子捕获悬浮于其周围溶液中的自由金纳米粒子，在基板上连接为金纳米粒子对，后经超声震荡将粒子对从模板上脱离下来。本发明的效果和益处是可以高效的制备出金纳米粒子对，抑制多粒子的团聚。

权利要求

1.一种金纳米粒子对的制备方法，利用固定在基板上的金纳米粒子捕获自用悬浮在溶液中的另一个金纳米粒子，两个金纳米粒子连接成的一个粒子对为金纳米粒子对，其特征在于以下步骤，

步骤1：在清洗干净的基板上，生长上一层聚电解质a，其电荷属性为A；

步骤2：在步骤1生长有一层聚电解质a的基板上，将电荷属性为-A且粒径均匀的金纳米粒子B稀疏排列成亚单层膜结构；

步骤3：在步骤2得到的具有亚单层膜结构的基板上，生长一层电荷属性为-A的聚电解质b；

步骤4：对固定在步骤3得到的基板上的金纳米粒子进行表面修饰：在金纳米粒子裸露表面稀疏修饰自由硫醇基，在金纳米粒子其余裸露表面覆盖小分子物质；

步骤5：将粒径均匀的金纳米粒子C的溶液滴到步骤4获得的基板上，并使溶液中的金纳米粒子C与基板上的金纳米粒子充分接触；

步骤6：去除基板表面的溶液，并清洗基板；

步骤7：通过超声震荡将连接好的金纳米粒子对从基板上脱离下来。

2.根据权利要求1所述的制备方法，其特征在于，金纳米粒子B所排列的亚单层膜结构中相邻两个金纳米粒子B的中心距离大于金纳米粒子B和金纳米粒子C的粒径之和。

3.根据权利要求1或2所述的制备方法，其特征在于，所述的金纳米粒子B和金纳米粒子C的粒径均小于500nm，且金纳米粒子B的粒径小于等于金纳米粒子C的粒径。

4.根据权利要求1或2所述的制备方法，其特征在于，所述的金纳米粒子C上存在与硫醇基连接的自由表面。

5.根据权利要求3所述的制备方法，其特征在于，所述的金纳米粒子C上存在与硫醇基连接的自由表面。

说明书

技术领域

本发明属于纳米技术领域，涉及到贵金属纳米粒子的表面化学修饰和贵金属纳米探针的制备，特别涉及到一种通过硫醇基制备出金纳米粒子对的方法。

背景技术

金纳米粒子具有独特的局部表面等离子体共振效应(Localized surface plasmon resonance，LSPR)，在紫外-近红外波段展现出强烈的吸收，表现出不同的颜色。其峰值吸收波长取决于粒子自身的结构参数(尺寸、形状、粒子间距)和所处的周围环境。这一特性使得金纳米粒子在生物传感与影像技术领域中得到了大量的应用，例如通过金纳米粒子标记生物小分子进行信号放大(Analyst，2012，137，4712-4719)；将金纳米粒子作为探针注入小鼠中显影癌变组织(Science，2012，338，903-910)等。在这些应用中金纳米粒子对探测信号的贡献主要源于其表面增强电场和和特征谱线的红移。单个金纳米粒子的增强效果有限，但是对于两个紧密靠近的粒子，在粒子的间隙处由于其表面等离子体共振耦合作用而产生的增强电场，可对位于其上的生物信息产生强烈增强作用，该特性使得双粒子结构备受关注。在实际应用中，通常以单粒子作为探针，当探针进入生物系统后依靠探针的团聚获得增强，由于粒子团聚的数目具有随机性从而很难获得稳定的增强信号，难于进行定量的分析与应用，使得对结构稳定的粒子对的需求日益迫切，这是因为结构稳定的金粒子对不仅可以获得稳定的增强效果，而且由于尺寸上的优势便于应用到单分子探测中。最初人们通过离子束刻划的方式在硅或玻璃基板上制备间距、粒径均匀的粒子对用于研究其表面等离子体共振耦合，但是该方法无法获得自由移动的粒子对。通过金纳米粒子表面的生物/化学官能团将两个粒子连接在一起是获得自由粒子对的切实有效方法，但是在连接的过程中覆盖在粒子表面的官能团可在全方位角内与其他粒子连接，造成粒子的团聚，而难以高效率的获得粒子对。

发明内容

本发明要解决的技术问题是高效的制备出金纳米粒子对，本发明的目的是提供一种金纳米粒子对的制备方法。

本发明的技术方案：

一种金纳米粒子对的制备方法，利用固定在基板上的金纳米粒子捕获自用悬浮在溶液中的另一个金纳米粒子，两个金纳米粒子连接成的一个粒子对为金纳米粒子对，具体步骤如下：

步骤1：在清洗干净的基板上，生长上一层聚电解质a，其电荷属性为A；

步骤2：在步骤1得到的基板上，将电荷属性为-A且粒径均匀的金纳米粒子B稀疏排列成亚单层膜结构；

步骤3：在步骤2得到的具有亚单层膜结构的基板上，生长一层电荷属性为-A的聚电解质b；

步骤4：对固定在步骤3得到的基板上的金纳米粒子进行表面修饰：在金纳米粒子裸露表面稀疏修饰自由硫醇基，在金纳米粒子其余裸露表面覆盖小分子物质；

步骤5：将粒径均匀的金纳米粒子C的溶液滴到步骤4获得的基板上，并使溶液中的金纳米粒子C与基板上的金纳米粒子充分接触；

步骤6：去除基板表面的溶液，并清洗基板；

步骤7：通过超声震荡将连接好的金纳米粒子对从基板上脱离下来；

在金纳米粒子B所排列的亚单层膜结构中相邻两个金纳米粒子B的中心距离大于金纳米粒子B和金纳米粒子C的粒径之和；

金纳米粒子B和金纳米粒子C的粒径均小于500nm，且金纳米粒子B的粒径小于等于金纳米粒子C的粒径；

在金纳米粒子C上存在可与硫醇基连接的自由表面。

本发明的方法可以高效的制备出金纳米粒子对，抑制多粒子的团聚。

附图说明

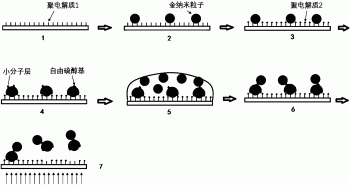

图1是制备金纳米粒子对的示意图。

图中：1为在干净的基板上生长上一层聚电解质a，其电荷属性为A；

2为电荷属性为-A，粒径均匀的金纳米粒子在基板上稀疏排列成亚单层膜结构；

3为将电荷属性为-A的聚电解质b覆盖在聚电解质a上；

4为在固定在基板上的金纳米粒子表面稀疏修饰上自由硫醇基，并将金粒子的其余裸露表面以小分子物质覆盖；

5为固定在基板上的金纳米粒子捕获悬浮在溶液中的金纳米粒子；

6为去除基板表面的溶液，并清洗基板；

7为通过超声震荡将连接好的金纳米粒子对从基板上脱离下来。

具体实施方式

以下结合附图和技术方案，进一步说明本发明的具体实施方式。

实施例

一种金纳米粒子对的制备方法，其特征是利用固定在基板上的金纳米粒子捕获自由悬浮在溶液中的金纳米粒子，这样的两个金纳米粒子连接成的一个粒子对为金纳米粒子对，该方法包括以下步骤，

步骤1：在清洗干净的基板上，生长上一层聚电解质a，其电荷属性为A，例如聚阳离子；

步骤2：在步骤1生长有一层聚电解质a的基板上，将电荷属性为-A且粒径40nm的金纳米粒子稀疏排列成亚单层膜结构，两个粒子的中心距离大于100nm；

步骤3：在步骤2得到的具有亚单层膜结构的基板上，生长一层电荷属性为-A的聚电解质b，例如聚阴离子；

步骤4：对固定在步骤3得到的基板上的金纳米粒子进行表面修饰：在金纳米粒子裸露表面稀疏修饰自由硫醇基，例如辛二硫醇，在金纳米粒子其余裸露表面覆盖小分子物质，例如巯基己醇。

步骤5：将粒径50nm的金纳米粒子C溶液滴到步骤4获得的基板上，并使溶液中的粒子与基板上的粒子充分接触，例如晃动基板使溶液中的粒子与基板上的粒子充分接触；

步骤6：去除基板表面的水溶液，并清洗基板；

步骤7：通过超声震荡将连接好的金纳米粒子对从基板上脱离下来。

一种金纳米粒子对的制备方法专利购买费用说明

Q：办理专利转让的流程及所需资料

A：专利权人变更需要办理著录项目变更手续，有代理机构的，变更手续应当由代理机构办理。

1：专利变更应当使用专利局统一制作的“著录项目变更申报书”提出。

2：按规定缴纳著录项目变更手续费。

3：同时提交相关证明文件原件。

4：专利权转移的，变更后的专利权人委托新专利代理机构的，应当提交变更后的全体专利申请人签字或者盖章的委托书。

Q:专利著录项目变更费用如何缴交

A：（1）直接到国家知识产权局受理大厅收费窗口缴纳,（2）通过代办处缴纳，（3）通过邮局或者银行汇款,更多缴纳方式

Q：专利转让变更，多久能出结果

A：著录项目变更请求书递交后，一般1-2个月左右就会收到通知，国家知识产权局会下达《转让手续合格通知书》。
