专利摘要

本实用新型涉及一种眼镜镜腿加工装置，特别涉及一种眼镜镜腿折弯机。包括有机架及设于机架上的工作台，所述的工作台上设有镜腿放置板，镜腿放置板前端两侧分别设有对镜腿朝向镜框一端固定的固定件，所述的镜腿放置板后端设有对镜腿后端贴合抵触的固定块，固定块一侧设有促使镜腿配合固定块折弯的折弯座，所述工作台的两侧分别设有促使折弯座滑动的驱动机构。本实用新型提供了一种折弯效率高，且能调节镜腿折弯角度的眼镜镜腿折弯机。

权利要求

1.一种眼镜镜腿折弯机，包括有机架及设于机架上的工作台，其特征在于：所述的工作台上设有镜腿放置板，镜腿放置板前端两侧分别设有对镜腿朝向镜框一端固定的固定件，所述的镜腿放置板后端设有对镜腿后端贴合抵触的固定块，固定块一侧设有促使镜腿配合固定块折弯的折弯座，所述工作台的两侧分别设有促使折弯座滑动的驱动机构。

2.根据权利要求1所述的一种眼镜镜腿折弯机，其特征在于：所述的工作台的后端上设有安装架，所述的安装架上设有固定座，所述的固定座前端设有压辊，所述的压辊两侧分别设有转轴，两侧的转轴之间设有一个可沿转轴旋转的扇形架，所述的扇形架上设有可贴合压辊的上压辊，所述的扇形架前端设有带动扇形架沿转轴转动的把手，所述的扇形架与固定座之间设有调节镜腿弯曲度的调节机构。

3.根据权利要求2所述的一种眼镜镜腿折弯机，其特征在于：所述的调节机构包括有分别设于压辊两侧的调节块，所述的调节块上设有调节槽，所述的调节块贴合在压辊的两侧并通过置于调节槽内的螺栓固定，所述的调节块前端呈斜面，该斜面与扇形架抵触配合。

4.根据权利要求1或2或3所述的一种眼镜镜腿折弯机，其特征在于：所述的固定件包括有两个固定板，所述固定板相对应设置形成放置槽，所述的两个固定板与镜退放置板之间设有调节放置槽大小及位置的调节组件。

5.根据权利要求4所述的一种眼镜镜腿折弯机，其特征在于：所述的调节组件包括有固定板调节槽，所述的镜腿放置板上设有螺纹孔，所述的固定板上设有与螺纹孔导通的条形固定板调节槽，所述的固定板与镜腿放置板通过置于螺纹孔及固定板调节槽内的调节螺栓固定。

6.根据权利要求5所述的一种眼镜镜腿折弯机，其特征在于：所述的驱动机构包括有气缸及滑动座，所述工作台的两侧分别设有气缸，所述的工作台上设有导轨，所述的滑动座底部设有与导轨适配的滑槽，滑动座的一端与折弯座连接，另一端通过气缸轴与气缸连接。

7.根据权利要求6所述的一种眼镜镜腿折弯机，其特征在于：所述的折弯座通过调节座与滑动座连接，所述的固定块为圆形，所述的折弯座朝向固定块的一端上呈弧形，所述的调节座与滑动座之间设有调节镜腿折弯弧度的第二调节组件。

8.根据权利要求7所述的一种眼镜镜腿折弯机，其特征在于：所述的第二调节组件包括有第二调节槽，所述的第二调节槽设于调节座上，所述的滑动座上设有与第二调节槽导通的第二螺纹孔，所述的调节座与滑动座通过设于第二调节槽及第二螺纹孔内的第二调节螺栓固定。

9.根据权利要求2所述的一种眼镜镜腿折弯机，其特征在于：所述的压辊上设有一层覆盖于压辊上的软体保护垫，压辊朝向固定座的一端上设有缺槽，该缺槽内设有保护垫安装座，所述的软体保护垫通过螺钉固定在保护垫安装座上。

10.根据权利要求9所述的一种眼镜镜腿折弯机，其特征在于：所述的安装架的两侧分别设有水槽放置座，所述的水槽放置座上设有热水槽。

说明书

技术领域

本实用新型涉及一种眼镜镜腿加工装置，特别涉及一种眼镜镜腿折弯机。

背景技术

眼镜包括有镜框、设于镜框两端的镜腿及镶嵌于镜框内的镜片，镜腿与镜框的连接处具有两个弯曲的弧形，一个是便于佩戴在耳朵上，朝向镜框反方向弯折，一个是需要朝向镜框方向朝内侧弯曲，目前的镜腿在弯折时，弯折弧形不好掌控，特别是板材眼镜的镜腿，弯折一般靠折弯夹具人工折弯，折弯效率低，且针对折弯的角度不易调节，本实用新型对该缺陷作出了改进。

发明内容

为了克服背景技术的不足，本实用新型提供了一种折弯效率高，且能调节镜腿折弯角度的眼镜镜腿折弯机。

本实用新型所采用的技术方案是：一种眼镜镜腿折弯机，包括有机架及设于机架上的工作台，所述的工作台上设有镜腿放置板，镜腿放置板前端两侧分别设有对镜腿朝向镜框一端固定的固定件，所述的镜腿放置板后端设有对镜腿后端贴合抵触的固定块，固定块一侧设有促使镜腿配合固定块折弯的折弯座，所述工作台的两侧分别设有促使折弯座滑动的驱动机构。

优选的，所述的工作台的后端上设有安装架，所述的安装架上设有固定座，所述的固定座前端设有压辊，所述的压辊两侧分别设有转轴，两侧的转轴之间设有一个可沿转轴旋转的扇形架，所述的扇形架上设有可贴合压辊的上压辊，所述的扇形架前端设有带动扇形架沿转轴转动的把手，所述的扇形架与固定座之间设有调节镜腿弯曲度的调节机构。

优选的，所述的调节机构包括有分别设于压辊两侧的调节块，所述的调节块上设有调节槽，所述的调节块贴合在压辊的两侧并通过置于调节槽内的螺栓固定，所述的调节块前端呈斜面，该斜面与扇形架抵触配合。

优选的，所述的固定件包括有两个固定板，所述固定板相对应设置形成放置槽，所述的两个固定板与镜退放置板之间设有调节放置槽大小及位置的调节组件。

优选的，所述的调节组件包括有固定板调节槽，所述的镜腿放置板上设有螺纹孔，所述的固定板上设有与螺纹孔导通的条形固定板调节槽，所述的固定板与镜腿放置板通过置于螺纹孔及固定板调节槽内的调节螺栓固定。

优选的，所述的驱动机构包括有气缸及滑动座，所述工作台的两侧分别设有气缸，所述的工作台上设有导轨，所述的滑动座底部设有与导轨适配的滑槽，滑动座的一端与折弯座连接，另一端通过气缸轴与气缸连接。

优选的，所述的折弯座通过调节座与滑动座连接，所述的固定块为圆形，所述的折弯座朝向固定块的一端上呈弧形，所述的调节座与滑动座之间设有调节镜腿折弯弧度的第二调节组件。

优选的，所述的第二调节组件包括有第二调节槽，所述的第二调节槽设于调节座上，所述的滑动座上设有与第二调节槽导通的第二螺纹孔，所述的调节座与滑动座通过设于第二调节槽及第二螺纹孔内的第二调节螺栓固定。

优选的，所述的压辊上设有一层覆盖于压辊上的软体保护垫，压辊朝向固定座的一端上设有缺槽，该缺槽内设有保护垫安装座，所述的软体保护垫通过螺钉固定在保护垫安装座上。

优选的，所述的安装架的两侧分别设有水槽放置座，所述的水槽放置座上设有热水槽。

本实用新型的有益效果是：镜腿折弯时，镜腿与镜框连接的一端放置在两个固定板形成的放置槽内，另一端放置折弯座与固定块之间，镜腿抵触在固定块上，气缸启动带动滑块座滑动，滑动座促使折弯座朝向固定块方向移动，由于镜腿置于折弯座与固定块之间，因此，折弯座促使镜腿弯曲，实现镜腿的第一次折弯，然后将通过手柄将扇形架朝向安装架方向转动，将镜腿贴合在压辊上，在转动扇形架，扇形架上的上压辊在转通过扇形架转动时，压在镜腿上，实现对镜腿的第二次折弯，这样就实现了镜腿的两次折弯，本实用新型中，还设置了调节机构、调节组件及第二调节组件，经过调节后的各个部件可针对不同的镜脚进行折弯，并对折弯的弧形可以进行调节，整体结构简单，方便。

下面结合附图对本实用新型实施例作进一步说明。

附图说明

图1为本实用新型实施例的侧视图；

图2为本实用新型实施例中镜腿未折弯时的俯视图；

图3为本实用新型实施例中镜腿折弯状态的俯视图。

具体实施方式

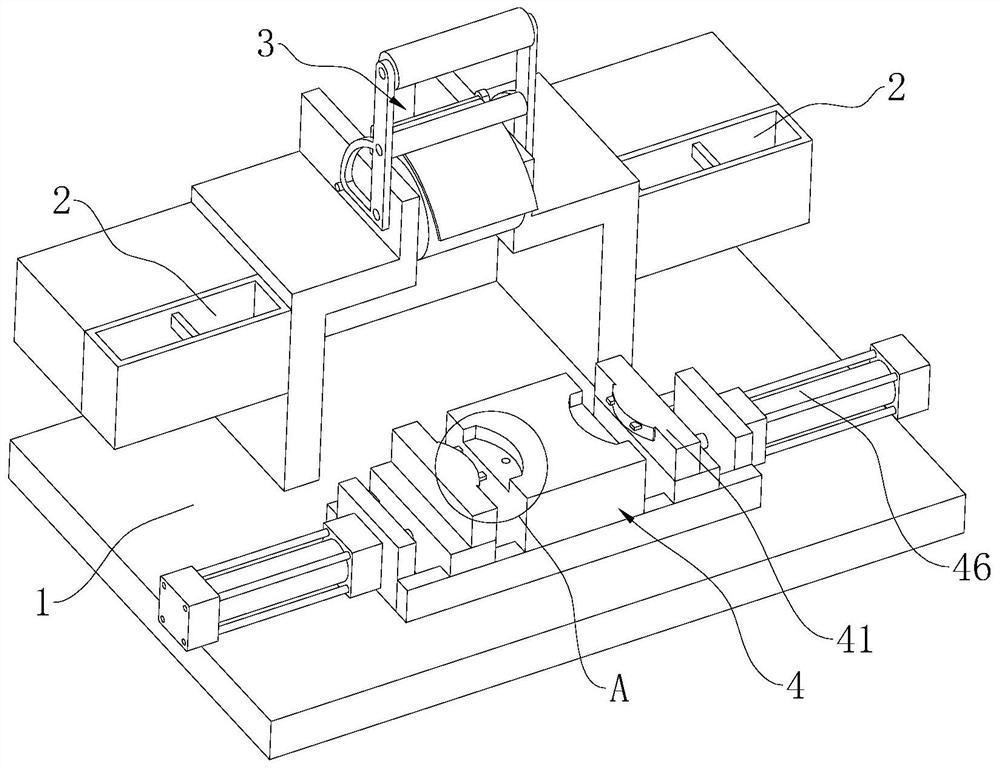

如图1-图3所示，本实用新型提供一种眼镜镜腿折弯机，包括有机架1及设于机架1上的工作台2，所述的工作台2上设有镜腿放置板3，镜腿放置板3前端两侧分别设有对镜腿朝向镜框一端固定的固定件4，所述的镜腿放置板3后端设有对镜腿后端贴合抵触的固定块31，固定块31一侧设有促使镜腿配合固定块31折弯的折弯座32，所述的工作台2的两侧分别设有促使折弯座32滑动的驱动机构5。上述方案中，镜腿折弯时，先将镜腿放置在镜腿放置板3上，镜腿的前端为镜腿与镜框连接的一端，镜腿前端通过固定件4固定，后端贴合在固定块31上，驱动机构5带动折弯座32朝向固定块31方向滑动，促使镜腿折弯，这样设置，代替了传统的手动折弯，能提高效率，且每个镜腿折弯出来的弧度一致，这样使得整体质量提高。

所述的工作台2的后端上设有安装架21，所述的安装架21上设有固定座22，所述的固定座22前端设有压辊6，所述的压辊6两侧分别设有转轴61，两侧的转轴61之间设有一个可沿转轴61旋转的扇形架62，所述的扇形架62上设有可贴合压辊6的上压辊63，上压辊63有两个，所述的扇形架62前端设有带动扇形架62沿转轴61转动的把手64，所述的扇形架62与固定座22之间设有调节镜腿弯曲度的调节机构7。在上述方案中，由于设置了压辊6及扇形架62，并在扇形架62上设置了上压辊63，镜腿实现第一折弯后，先通过把手将扇形架62朝向安装架21方向转动，将扇形架62翻起，这时上压辊63与压辊6分开，将镜腿贴合压辊6上，通过把手64转动扇形架62，上压辊63在转动的过程中，贴合压辊6转动，完成镜腿第二折弯。

所述的调节机构7包括有分别设于压辊6两侧的调节块71，所述的调节块71上设有调节槽72，所述的调节块71贴合在压辊6的两侧并通过置于调节槽72内的螺栓73固定，所述的调节块71前端呈斜面，该斜面与扇形架62抵触配合，上述方案中，扇形架62在朝向安装架21反方向转动后，扇形架62抵触在调节块71的斜面上，当镜腿折弯的弧度需求较小时，松开调节槽72内的螺栓73，将调节块71的位置朝向扇形架2方向移动，这时扇形架转动的弧形较小，相应的镜腿折弯的弧度也会较小，反之，将调节块71朝向固定座22方向移动，这时扇形架62转动的弧度就会较大，那么相应的镜腿折弯的弧度也较大。

所述的固定件4包括有两个固定板41，所述固定板41相对应设置形成放置槽42，所述的两个固定板41与镜退放置板3之间设有调节放置槽42大小的及位置的调节组件43。镜腿放置板3的两侧分别设有两个固定板41，镜腿折弯时，将镜腿与镜框连接的一端放置在两个固定板41之间的放置槽42内，通过固定板41限位固定。

所述的调节组件43包括有固定板调节槽44，所述的镜腿放置板3上设有螺纹孔，所述的固定板41上设有与螺纹孔导通的条形固定板调节槽44，所述的固定板41与镜腿放置板3通过置于螺纹孔及固定板调节槽44内的调节螺栓45固定。调节组件43的设置，用于调节放置槽42的大小及镜腿的放置位置，调节时，将固定板41上的调节螺栓45松开，移动固定板41的位置，位置移动好后，再通过调节螺栓45固定即可。

所述的驱动机构5包括有气缸51及滑动座52，所述的工作台2的两侧分别设有气缸51，所述的工作台2上设有导轨53，所述的滑动座52底部设有与导轨53适配的滑槽，滑动座52的一端与折弯座32连接，另一端通过气缸轴54与气缸51连接。镜腿折弯时，镜腿的一端放置两个固定板41之间的放置槽42内，另一端则贴合在固定块31上，气缸51启动，促使滑动座52沿着导轨53滑动，设于滑动座52上的折弯座32朝向固定块31滑动时，抵触镜腿促使镜腿沿着固定块31弯曲，达到折弯的目的。

所述的折弯座32通过调节座55与滑动座52连接，所述的固定块31为圆形，所述的折弯座32朝向固定块31的一端上呈弧形，所述的调节座55与滑动座52之间设有调节镜腿折弯弧度的第二调节组件56。由于镜腿需要折弯成弧形，因此固定块31呈圆形，保证折弯时折弯成弧度，第二调节组件56用于调节折弯弧度的大小。

所述的第二调节组件56包括有第二调节槽57，所述的第二调节槽57设于调节座55上，所述的滑动座52上设有与第二调节槽57导通的第二螺纹孔，所述的调节座55与滑动座52通过调于第二调节槽57及第二螺纹孔内的第二调节螺栓58固定。折弯座32朝向固定块31的一端为弧形，该弧形与镜脚需要折弯的弧形一致，折弯座32通过多个螺栓59与调节座55连接，可以针对不同的镜脚更换折弯座32，而调节座55上设有第二调节槽57，第二调节槽57为条形槽，当镜脚折弯弧度较小时，松开第二调节螺栓58，将调节座55朝远离固定板41方向调节，这时折弯座32离固定块31的位置也较远，调节好后，将第二调节螺栓58固定，这样调节后，折弯的弧度也较小，反之，将调节座55朝向固定板41方向调节，这时折弯座32离固定块31距离越近，折弯的弧度就会越大。

所述的压辊6上设有一层覆盖于压辊6上的软体保护垫8，压辊6朝向固定座22的一端上设有缺槽81，该缺槽81内设有保护垫安装座82，所述的软体保护垫8通过螺钉固定在保护垫安装座82上。软体保护垫8覆盖在压辊6上，折弯时，将镜脚贴合在压辊6上并处于软体保护垫8下方，这样上压辊63在贴合压辊6压合时，不会直接抵触在镜腿上，避免镜腿表面摩擦，起到对镜腿的保护作用，软体保护垫8为软体橡胶材质。

所述的安装架21的两侧分别设有水槽放置座9，所述的水槽放置座9内设有热水槽91。由于目前的镜脚有许多为板板材质，在折弯时，较硬的材质不易折弯，并会出现断裂的情况，因此，在安装架21两侧设置了热水槽91，并设置了加热机构对水槽内的水加热，镜腿在折弯之前，先将镜腿放置在热水槽91内加热，加热后的板材会变软，这样在折弯时易弯曲，且不易断裂，而加热机构为市面上比较成熟的技术，市面上的对热水加热的技术都可以运用到该水槽内，一般是通过加热丝加热，在此不作具体描述。

所述的压辊6、固定板41及镜腿放置板3为橡胶板。橡胶板可以减少镜腿的摩擦。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此本实用新型，任何运用本实用新型思想的改装，都将纳入本专利专利权保护范围内。
