专利摘要

本实用新型公开了一种带有消毒功能的医用拖把，具有结构轻便、便于使用的特点，其技术方案要点是包括中空结构的拖把杆和拖把头，所述拖把杆的下段内设有储液管，储液管的一端上设有推液杆，推液杆包括依次连接的活塞部、杆部和推手部，活塞部与储液腔适配，储液腔的另一端上设有用于进液或出液的管口，拖把杆的上段上设有用于安装推手部的开口槽，拖把头包括相连接的外壳体和刷体，外壳体内设有球形接头和用于固定球形接头的固定板，外壳体与固定板上均设有与球形接头适配的球形槽，球形接头包括用于与拖把杆连接的连杆，球形接头内还设有用于连通储液管与外壳体内部的导流孔，本实用新型适用于拖把技术领域。

权利要求

1.一种带有消毒功能的医用拖把，包括中空结构的拖把杆(1)和拖把头(2)，其特征在于：所述拖把杆(1)的下段内设有储液管(3)，储液管(3)的一端上设有推液杆，推液杆包括依次连接的活塞部(4)、杆部(5)和推手部(6)，活塞部(4)与储液腔适配，储液腔的另一端上设有用于进液或出液的管口(7)，拖把杆(1)的上段上设有用于安装推手部(6)的开口槽(8)，拖把头(2)包括相连接的外壳体(9)和刷体(10)，外壳体(9)内设有球形接头(11)和用于固定球形接头(11)的固定板(12)，外壳体(9)与固定板(12)上均设有与球形接头(11)适配的球形槽，球形接头(11)包括用于与拖把杆(1)连接的连杆(13)，球形接头(11)内还设有用于连通储液管(3)与外壳体(9)内部的导流孔(14)。

2.根据权利要求1所述的一种带有消毒功能的医用拖把，其特征在于：所述外壳体(9)包括位于外壳体(9)底部的开口端，开口端的一侧上还设有用于安装刷体(10)的槽口(15)，开口端内壁设有位于槽口(15)两侧的卡条(16)，刷体(10)上设有与卡条(16)适配的卡槽，刷体(10)底部设有刷毛或拖布，刷体(10)上设有若干过液孔。

3.根据权利要求1所述的一种带有消毒功能的医用拖把，其特征在于：所述刷体(10)包括置于槽口(15)外侧的抓手部(17)，槽口(15)两侧还设有用于固定刷体(10)的紧固螺钉(18)。

4.根据权利要求1所述的一种带有消毒功能的医用拖把，其特征在于：所述推手部(6)包括与拖把杆(1)内壁抵触的托环(19)。

5.根据权利要求1所述的一种带有消毒功能的医用拖把，其特征在于：所述拖把杆(1)中部设有第一护套(20)，拖把杆(1)顶部设有第二护套(21)。

说明书

技术领域

本实用新型属于拖把技术领域，特指一种带有消毒功能的医用拖把。

背景技术

拖把是现有的常用清洁工具，在医院中等特定环境中必须保持干净的环境卫生，必须使用干净的清洁用具，而传统的拖把有使用不方便、不易清洗、细菌容易滋生，不适合在医院中长期使用的缺点，现也有采用在拖把上安装消毒液喷洒装置的方式，但消毒液喷洒装置往往的外置的，会造成拖把结构较为繁杂，不易抓握使用，且一些狭窄环境中，也不易使用。

实用新型内容

本实用新型的目的是提供一种带有消毒功能的医用拖把，具有结构轻便、便于使用的特点。

本实用新型的目的是这样实现的：一种带有消毒功能的医用拖把，包括中空结构的拖把杆和拖把头，其特征在于：所述拖把杆的下段内设有储液管，储液管的一端上设有推液杆，推液杆包括依次连接的活塞部、杆部和推手部，活塞部与储液腔适配，储液腔的另一端上设有用于进液或出液的管口，拖把杆的上段上设有用于安装推手部的开口槽，拖把头包括相连接的外壳体和刷体，外壳体内设有球形接头和用于固定球形接头的固定板，外壳体与固定板上均设有与球形接头适配的球形槽，球形接头包括用于与拖把杆连接的连杆，球形接头内还设有用于连通储液管与外壳体内部的导流孔。

通过采用上述技术方案，储液管卡合于拖把杆内，储液杆的下端与球销接头螺纹连接，其原理为：拖把杆与拖把头拆卸后可直接向消毒罐中抽取消毒液；完成后与拖把头连接，需要使用消毒液时，手动推动推手部下移，使得消毒液被压出；上述结构简单且结构紧凑，使用时负重小，方便使用；此外储液管也可以用于抽取清水，使其当普通拖把使用，但具有湿润地面的作用；由于拖把杆与拖把头之间通过球形接头进行连接，因此拖把杆可以相对拖把头进行多方向转动，使其在一些较为狭窄的环境中也能使用，整体适用性更好。

本实用新型进一步设置为：所述外壳体包括位于外壳体底部的开口端，开口端的一侧上还设有用于安装刷体的槽口，开口端内壁设有位于槽口两侧的卡条，刷体上设有与卡条适配的卡槽，刷体底部设有刷毛或拖布，刷体上设有若干过液孔。

通过采用上述技术方案，刷体可以通过槽口横向插入于外壳体内，使得卡槽和卡条配合，起到固定作用，刷毛可以植入于刷体底部，拖布可以通过粘结、卡接等方式固定于刷体底部，可以对地面起到清洗作用，过液孔便于消毒液可留下刷体的外侧，对地面或者刷体本身起到消毒清洗的作用。

本实用新型进一步设置为：所述刷体包括置于槽口外侧的抓手部，槽口两侧还设有用于固定刷体的紧固螺钉。

通过采用上述技术方案，外壳体上具有槽口的一侧可以为内凹弧形结构，使得刷体的部分可以在槽口外侧，形成抓手部，便于抓握刷体，方便刷体的安装或拆卸；紧固螺钉可以通过拧紧的方式与刷体两侧抵触，增加对刷体的固定作用。

本实用新型进一步设置为：所述推手部包括与拖把杆内壁抵触的托环。

通过采用上述技术方案，托环可以增加推手部在上下推动时的径向稳定性。

本实用新型进一步设置为：所述拖把杆中部设有第一护套，拖把杆顶部设有第二护套。

通过采用上述技术方案，第一护套和第二护套均可以为塑料或橡胶材质，便于使用者抓握，提高舒适性。

附图说明

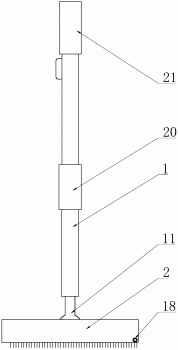

图1是本实用新型的结构示意图；

图2是本实用新型的剖视结构；

图3是本实用新型图1中外壳体的右视结构示意图；

图中附图标记为：1、拖把杆；2、拖把头；3、储液管；4、活塞部；5、杆部；6、推手部；7、管口；8、开口槽；9、外壳体；10、刷体；11、球形接头；12、固定板；13、连杆；14、导流孔；15、槽口；16、卡条；17、抓手部；18、紧固螺钉；19、托环；20、第一护套；21、第二护套。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1-3：

一种带有消毒功能的医用拖把，包括中空结构的拖把杆1和拖把头2，其特征在于：所述拖把杆1的下段内设有储液管3，储液管3的一端上设有推液杆，推液杆包括依次连接的活塞部4、杆部5和推手部6，活塞部4与储液腔适配，储液腔的另一端上设有用于进液或出液的管口7，拖把杆1的上段上设有用于安装推手部6的开口槽8，拖把头2包括相连接的外壳体9和刷体10，外壳体9内设有球形接头11和用于固定球形接头11的固定板12，外壳体9与固定板12上均设有与球形接头11适配的球形槽，球形接头11包括用于与拖把杆1连接的连杆13，球形接头11内还设有用于连通储液管3与外壳体9内部的导流孔14。

通过采用上述技术方案，储液管3卡合于拖把杆1内，储液杆的下端与球销接头螺纹连接，其原理为：拖把杆1与拖把头2拆卸后可直接向消毒罐中抽取消毒液；完成后与拖把头2连接，需要使用消毒液时，手动推动推手部6下移，使得消毒液被压出；上述结构简单且结构紧凑，使用时负重小，方便使用；此外储液管3也可以用于抽取清水，使其当普通拖把使用，但具有湿润地面的作用；由于拖把杆1与拖把头2之间通过球形接头11进行连接，因此拖把杆1可以相对拖把头2进行多方向转动，使其在一些较为狭窄的环境中也能使用，整体适用性更好。

本实用新型进一步设置为：所述外壳体9包括位于外壳体9底部的开口端，开口端的一侧上还设有用于安装刷体10的槽口15，开口端内壁设有位于槽口15两侧的卡条16，刷体10上设有与卡条16适配的卡槽，刷体10底部设有刷毛或拖布，刷体10上设有若干过液孔。

通过采用上述技术方案，刷体10可以通过槽口15横向插入于外壳体9内，使得卡槽和卡条16配合，起到固定作用，刷毛可以植入于刷体10底部，拖布可以通过粘结、卡接等方式固定于刷体10底部，可以对地面起到清洗作用，过液孔便于消毒液可留下刷体10的外侧，对地面或者刷体10本身起到消毒清洗的作用。

本实用新型进一步设置为：所述刷体10包括置于槽口15外侧的抓手部17，槽口15两侧还设有用于固定刷体10的紧固螺钉18。

通过采用上述技术方案，外壳体9上具有槽口15的一侧可以为内凹弧形结构，使得刷体10的部分可以在槽口15外侧，形成抓手部17，便于抓握刷体10，方便刷体10的安装或拆卸；紧固螺钉18可以通过拧紧的方式与刷体10两侧抵触，增加对刷体10的固定作用。

本实用新型进一步设置为：所述推手部6包括与拖把杆1内壁抵触的托环19。

通过采用上述技术方案，托环19可以增加推手部6在上下推动时的径向稳定性。

本实用新型进一步设置为：所述拖把杆1中部设有第一护套20，拖把杆1顶部设有第二护套21。

通过采用上述技术方案，第一护套20和第二护套21均可以为塑料或橡胶材质，便于使用者抓握，提高舒适性。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
