专利摘要

本实用新型属于机械设备领域，主要涉及一种轿车便携式快移装置，包括阻尼踏板，所述阻尼踏板连接杠杆连接块，所述杠杆连接块上方连接有杠杆连接杆，所述杠杆连接杆连接在近端液压千斤顶的液压拉杆上，所述近端液压千斤顶连接装在可折叠支架一端，所述在可折叠支架中间连接有带角度的铰链连接，所述可折叠支架另一端安装有远端液压千斤顶。本装置利用车辆前轴差速器机构的特点，采用了“旋入式”泊车的方法，大大提高了便携式快移装置的实用性。

权利要求

1.一种轿车便携式快移装置，其特征在于，包括阻尼踏板(1)，所述阻尼踏板(1)连接杠杆连接块(2)，所述杠杆连接块(2)上方连接有杠杆连接杆(3)，所述杠杆连接杆(3)连接在近端液压千斤顶(4)的液压拉杆上，所述近端液压千斤顶(4)连接装在可折叠支架(5)一端，所述在可折叠支架(5)中间连接有带角度的铰链(6)连接，所述可折叠支架(5)另一端安装有远端液压千斤顶(7)。

2.根据权利要求1所述的一种轿车便携式快移装置，所述近端液压千斤顶(4)中下部前端为重载实心轮(4-1)，所述重载实心轮(4-1)安装在千斤顶底板支架(4-2)上，所述千斤顶底板支架(4-2)另一端装载活动万向轮(4-3)，所述千斤顶底板支架(4-2)后端连接有手压液压块(4-4)，所述手压液压块(4-4)一边安装有液压千斤顶臂(4-5)，所述液压千斤顶臂(4-5)下部装有延长液压拉杆(4-6)。

说明书

技术领域

本实用新型属于机械设备领域，主要涉及一种轿车便携式快移装置。

技术背景

现如今人民生活水平提高,生活档次的不断提升,私家车的数量也与日俱增，停车位紧张与私家车数量快速增加的矛盾也日益突出。无论是在住宅小区，还是在各大旅游景点，车位总是捉襟见肘，且空间狭小,大家乱停车已经成为一种见怪不怪的习惯,由此带来的隐患也是相当多,最常见的是消防车面对熊熊大火,却被一辆车挡住,无法前行,导致耽误最佳时机。

实用新型内容

针对目前私家车难以移动这一问题，我们设计了一种轿车便携式快移装置，从而解决救火时，消防车因为私家车无法移动的困扰，使用该装置,可以减少车辆停车占的面积，从而节省出更多的车位。遇到狭小车位或者其他车辆停车不当占用过多的车位面积时，车主也能轻松泊车到位。该泊车辅助装置采用了可折叠结构，可由一人操作使用，不用时可以放入后备箱，结构轻便。在车辆熄火后使用，减少了燃油消耗和尾气排放，符合当今社会节能环保的发展趋势。同时，本装置能有效的避免泊车时由于车主操作失误而导致刮蹭到其他车辆的情况，使驾车生活更加惬意、更加安心。

本实用新型所采用的设计方案是：一种轿车便携式快移装置，包括阻尼踏板1，所述阻尼踏板1连接杠杆连接块2，所述杠杆连接块2上方连接有杠杆连接杆3，所述杠杆连接杆3连接在近端液压千斤顶4的液压拉杆上，所述近端液压千斤顶4连接装在可折叠支架5一端，所述在可折叠支架5中间连接有带角度的铰链6连接，所述可折叠支架5另一端安装有远端液压千斤顶7。

本实用新型提供的设计方案中，所述近端液压千斤顶4中下部前端为重载实心轮4-1，所述重载实心轮4-1安装在千斤顶底板支架4-2上，所述千斤顶底板架4-2另一端装载活动万向轮4-3，所述千斤顶底板支架4-2后端连接有手压液压块4-4，所述手压液压块4-4一边安装有液压千斤顶臂4-5，所述液压千斤顶臂4-5下部装有延长液压拉杆4-6。

本实用新新型具有以下优点：

本实用新新型型提供一种结构简单，操作方便的轿车便携式快移装置，本装置利用车辆前轴差速器机构的特点，采用了“旋入式”泊车的方法。装置将轿车尾部抬起，以前轮的差速器为圆心，将车尾旋入车位。对折式的可折叠结构，主要由两个铰链结构实现，可以使本装置180°对折，可放入家用轿车后备箱中，灵巧方便。同时，对折式的折叠结构可以任意调整展开角度，使车尾以前轮差速器为圆心作圆周运动。采用了双液压千斤顶作为升降汽车尾部的主要元件。使用液压油管同步驱动液压缸，使两个液压缸同步工作，避免汽车倾覆而造成损伤。用一根挠性轴将两个旋钮连接起来，保证两个液压缸在水平面上成一定角度时，仍能传递扭矩，正常泄压。本装置含有一个可以折叠的长手柄，可以实现升降汽车与将车尾旋入停车位两种功能。长手柄本身为一个杠杆，可以放大力量。使用起来非常轻松。大大提高了便携式快移装置的实用性。

附图说明

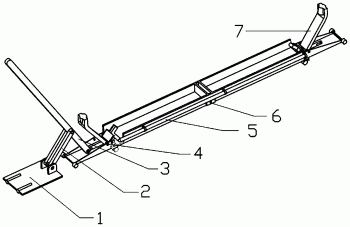

图1为便携式快移装置使用时展开的结构图，1-阻尼踏板，2-杠杆连接块， 3-杠杆连接杆，4-近端液压千斤顶，5-可折叠支架，6-带角度的铰链，7-远端液压千斤顶。

图2为便携式快移装置使用时展开的俯视图及主视图。

图3为便携式快移装置使用时收纳折叠后的结构图。

图4为便携式快移装置使用时收纳折叠后的俯视图。

图5为便携式快移装置使用时收纳折叠后的主视图。

图6为便携式快移装置近端液压千斤顶展开时立体图，4-1重载实心轮,4-2 千斤顶底板架,4-3活动万向轮,4-4手压液压块,4-5液压千斤顶臂,4-6延长液压拉杆。

具体实施方式

下面将结合实用新新型型附图和具体设计方案，对实用新新型型实施例中的设计方案进行清楚、完整地描述，显然，所描述的实施例仅仅是实用新新型型的一部分实施例，而不是全部的实施例。基于实用新新型型专利中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本专利保护的范围。

实施例1

如图1便携式快移装置使用时展开的结构图所示，一种轿车便携式快移装置，包括阻尼踏板1，所述阻尼踏板1连接杠杆连接块2，所述杠杆连接块2上方连接有杠杆连接杆3，所述杠杆连接杆3连接在近端液压千斤顶4的液压拉杆上，所述近端液压千斤顶4连接装在可折叠支架5一端，所述在可折叠支架5 中间连接有带角度的铰链6连接。所述可折叠支架5另一端安装有远端液压千斤顶7。

如图6所述近端液压千斤顶4中下部前端为重载实心轮4-1，所述重载实心轮4-1安装在千斤顶底板架4-2上，所述千斤顶底板支架4-2另一端装载活动万向轮4-3，所述千斤顶底板支架4-2后端连接有手压液压块4-4，所述手压液压块4-4一边安装有液压千斤顶臂4-5，所述液压千斤顶臂4-5下部装有延长液压拉杆4-6。

本实用新型具有以下优点：

本实用新新型型提供一种结构简单，操作方便的轿车便携式快移装置，本装置利用车辆前轴差速器机构的特点，采用了“旋入式”泊车的方法。装置将轿车尾部抬起，以前轮的差速器为圆心，将车尾旋入车位。对折式的可折叠结构，主要由两个铰链结构实现，可以使本装置180°对折，可放入家用轿车后备箱中，灵巧方便。同时，对折式的折叠结构可以任意调整展开角度，使车尾以前轮差速器为圆心作圆周运动。采用了双液压千斤顶作为升降汽车尾部的主要元件。使用液压油管同步驱动液压缸，使两个液压缸同步工作，避免汽车倾覆而造成损伤。用一根挠性轴将两个旋钮连接起来，保证两个液压缸在水平面上成一定角度时，仍能传递扭矩，正常泄压。本装置含有一个可以折叠的长手柄，可以实现升降汽车与将车尾旋入停车位两种功能。长手柄本身为一个杠杆，可以放大力量。使用起来非常轻松。大大提高了便携式快移装置的实用性。

装置使用时，先将可折叠支架两边展开，调整合适角度，然后后将装置推进汽车后底部合适位置，锁紧液压泄油阀，脚踩住阻尼踏板，手握住杠杆连接杆，前后摇动杠杆连接杆，使得液压缸动作，液压千斤顶臂往上顶，将车轮顶到自由活动状态，再将阻尼踏板推着靠近液压千斤顶端，顺势压下杠杆连接杆，使近端液压千斤顶悬空，这样车子将在另一边液压千斤顶轮子滚动作用下顺势滚动，这样便完成一次汽车一边整体移动。简单高效低成本，不需要复杂的编程，入门简单。

各位技术人员须知：虽然实用新型已按照上述具体实施方式做了描述，但是实用新型的实用新型思想并不仅限于此专利，任何运用实用新型思想的改装，都将纳入本专利专利权保护范围内。
