专利摘要

本实用新型提供了一种眼镜镜片，包括前表面，后表面，以及沿着镜片的水平方向设置在所述前表面或后表面上的视觉阻挡装置，其中所述视觉阻挡装置把镜片分成至少两个区域，使得镜片佩戴者在所述视觉阻挡装置所在区域的视觉质量相比其它区域而下降。还提供了包括镜框和一对上述镜片的眼镜。本实用新型实现了简单易用并能有效指导近视控制镜片正确使用的方案，特别是对于儿童的使用；并且能有效改进佩戴者看近处物体时的正确头部姿势。

权利要求

1.一种眼镜镜片，包括前表面，后表面，以及沿着镜片的水平方向设置在所述前表面或后表面上的视觉阻挡装置，其中所述视觉阻挡装置把镜片分成至少两个区域，使得镜片佩戴者在所述视觉阻挡装置所在区域的视觉质量相比其它区域而下降。

2.如权利要求1所述的眼镜镜片，所述视觉阻挡装置能从镜片上移除。

3.如权利要求2所述的眼镜镜片，所述视觉阻挡装置是利用临时粘接剂粘贴到镜片上的粘贴物。

4.如权利要求2所述的眼镜镜片，所述视觉阻挡装置是利用临时墨水直接打印到镜片上的图形。

5.如权利要求1所述的眼镜镜片，所述视觉阻挡装置为矩形或梯形，其宽度对应于镜片的宽度，高度在6-8mm的范围内。

6.如权利要求5所述的眼镜镜片，所述视觉阻挡装置定位为使其上部边缘与镜片佩戴者的瞳孔处于正常位置时的下边缘相切。

7.如权利要求1或5所述的眼镜镜片，其中所述镜片为渐进镜片，所述视觉阻挡装置具有形成在其上的、用于在渐进镜片上定位的定位标记。

8.如权利要求7所述的眼镜镜片，其中所述视觉阻挡装置的形状对应于渐进镜片的非使用区，并且所述视觉阻挡装置定位为使其上部边缘低于渐进镜片的安装十字交点一距离，该距离等于镜片佩戴者瞳孔直径的一半。

9.如上述权利要求1至6中任一项所述的眼镜镜片，所述视觉阻挡装置为半透明或不透明的。

10.如权利要求1所述的眼镜镜片，其中所述镜片为电子镜片，通过改变电子镜片的显示来产生或消除所述视觉阻挡装置。

11.一种眼镜，包括镜框和一对如权利要求1至10中任一项所述的镜片。

说明书

技术领域

本实用新型涉及一种眼镜镜片，特别是涉及这样一种镜片，具有设置在其上的镜片阻挡装置，用于提高镜片的正确使用，特别是用于儿童。本实用新型还涉及配有该镜片的眼镜。

背景技术

儿童佩戴多焦镜片（包括渐进镜片）来控制近视的效果与能否正确使用这些镜片密切相关。许多类型的近视控制镜片需要佩戴者以不同于一般的方式来使用。以渐进镜片为例，佩戴者需要让眼睛视线穿过镜片的上部从而清晰地看远处的物体；穿过镜片的下部从而清楚地看到近处的物体，例如看书的时候。但是这种看东西的方式显然不是一种通常习惯的方式。例如，佩戴渐进镜片来控制近视的儿童在看书的时候，通常更习惯于低头而不是转动眼球来使视线下移，这样就会降低渐进镜片控制近视的效果。这是因为当眼睛看近处的时候，即使不通过镜片下部来看物体，佩戴者仍能看清物体（不同于老花镜佩戴者）。这造成了不理想的近视控制效果。

更广泛的来说，正确的佩戴和头部姿势能减轻脖子的疼痛和降低近视发展的风险。因此期望能通过在镜片上加入一个简单的装置来协助纠正姿势从而实现以上目的。

CN205003391 公开了一种设置在镜片上的临时标记，用于指导镜片佩戴者如何正确的使用多焦镜片。但是这种佩戴标记并没有显著降低佩戴者的视觉质量，从而无法强迫佩戴者改变其进行近视觉活动例如看书时的不正确姿势。

WO2014019968 公开了一种渐进镜片，通过在镜片的中间区域设置高的散光度数而使得该区域成为不使用区域。但是该区域设置为永久性的，即使佩戴该镜片的儿童以后形成了正确的姿势和佩戴习惯，该区域也无法再次改成可使用的。

实用新型内容

考虑到以上需求，本实用新型提供了一种眼镜镜片，包括前表面，后表面，以及沿着镜片的水平方向设置在所述前表面或后表面上的视觉阻挡装置，其中所述视觉阻挡装置把镜片分成至少两个区域，使得镜片佩戴者在所述视觉阻挡装置所在区域的视觉质量相比其它区域而下降。

本实用新型还包括了以下可以结合的特征:

- 所述视觉阻挡装置能从镜片上移除。

- 所述视觉阻挡装置是利用临时粘接剂粘贴到镜片上的粘贴物。

- 所述视觉阻挡装置是利用临时墨水直接打印到镜片上的图形。

- 所述视觉阻挡装置为矩形或梯形，其宽度对应于镜片的宽度，高度在6-8mm的范围内。

- 所述视觉阻挡装置定位为使其上部边缘与镜片佩戴者的瞳孔处于正常位置时的下边缘相切。

- 所述镜片为渐进镜片，所述视觉阻挡装置具有形成在其上的、用于在渐进镜片上定位的定位标记。

- 所述视觉阻挡装置的形状对应于渐进镜片的非使用区域，并且所述视觉阻挡装置定位为使其上部边缘低于渐进镜片的安装十字交点一距离，该距离等于镜片佩戴者瞳孔直径的一半。

- 所述视觉阻挡装置为半透明或不透明的。

- 其中所述镜片为电子镜片，通过改变电子镜片的显示来产生或消除所述视觉阻挡装置。

本实用新型还涉及一种眼镜，包括镜框和一对如上所述的镜片。

本实用新型提供了一种简单易用并能有效指导近视控制镜片正确使用的方案，特别是对于儿童的使用；并且能有效改进佩戴者看近处物体时的正确头部姿势。

附图说明

通过阅读以下作为非限制性说明的具体实施例，并结合附图，本实用新型的其它特征和优点将显而易见，图中：

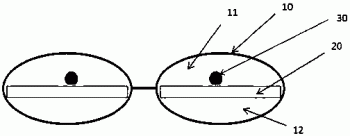

图1示出了根据本实用新型第一实施例的带有视觉阻挡装置的镜片；

图2示出了渐进镜片的光学设计和视觉区域；

图3示出了根据本实用新型第二实施例的视觉阻挡装置；

图4示出了根据本实用新型第三实施例的视觉阻挡装置。

具体实施方式

图1示意性地示出了根据第一实施例的用于儿童近视控制的多焦镜片。镜片10包括前表面和后表面。如图1中所示，视觉阻挡装置20沿镜片水平方向设置在镜片的前表面或后表面上。视觉阻挡是指显著降低眼睛的视觉准确度（低于1.0 LogMAR视力表的视觉准确度，例如0.1 Snellen视力表 的视觉准确度）。视觉阻挡装置的材料可以是半透明的，磨砂的或不透明的，但同时保证一定程度的美观性。镜片10的表面被视觉阻挡装置20分成两部分，上部11为远视觉区，下部12为近视觉区。视觉阻挡装置20优选为矩形，其宽度对应于视觉阻挡装置所在位置处的镜片的宽度。或者，视觉阻挡装置可以是梯形的，其两侧边沿着镜片的边缘。视觉阻挡装置的高度优选在6-8mm的范围内。视觉阻挡装置定位为使其上部边缘与镜片佩戴者的瞳孔30处于正常位置时的下边缘基本上相切。视觉阻挡装置20的形状、尺寸和位置也可以根据不同的眼镜佩戴者的眼睛看近视觉区和远视觉区的个人习惯来个性化定制。

视觉阻挡装置可以从镜片上移除。因此其优选的可以是利用临时粘接剂粘贴到镜片上并且之后可以容易地撕下来的粘贴物。 或者，视觉阻挡装置是利用临时墨水直接打印到镜片上的图形。该图形利用临时墨水印在镜片上，并可以通过反复的清洁或是使用特殊溶剂来移除。视觉阻挡装置也可以采用任何能够容易从镜片上移除的材料制成，当眼睛佩戴者已经习惯正确地使用镜片，特别是儿童养成正确的使用近视控制镜片的习惯后，可以从镜片上移除掉该视觉阻挡装置。

如此设置视觉阻挡装置，当儿童看近视觉区物体例如看书时，如果他仍想只是通过低头的方式，就会发现镜片的中间区域被遮挡，只能通过转动眼球使视线穿过视觉阻挡装置下方的近视觉区来观看近处的物体，从而养成正确使用近视控制镜片的习惯。

实用新型人进行了试验测试，在22位近视儿童的近视控制镜片上贴了粘贴物作为视觉阻挡装置。测试结果显示，相比于不使用粘贴物的情况，这些粘贴物的使用显著增加了儿童的阅读距离，平均增加值为2.1 和3.1厘米 (分别对应于6 和8 毫米的粘贴物)；显著降低了头部倾斜的角度，平均降低了4.9和4.8度(分别对应于6 和8 毫米的粘贴物)；并且显著增加了眼球转动角度，平均增加 5.2 和5.3度(分别对应于6 和8 毫米的粘贴物)。这些实验结果也说明了镜片阻挡装置在提高近视控制镜片正确使用以及改善看近处物体时的头部姿势方面具有效果。

图2示意性地示出了渐进镜片的通常视觉区域的分布和安装参考标记。如图所示，渐进镜片包括远视觉区50、近视觉区60和非使用区70。非使用区70是指视线通常不会穿过的镜片区域，该区域可以设置为具有比眼镜佩戴者正常所需的散光度数高50度。与非使用区70相对应，渐进镜片的使用区指非使用区70之外的区域。安装十字交点40的位置对应于镜片佩戴者正常状态下的眼睛瞳孔位置。安装指示小圆80用于割边和安装渐进镜片时作为参考的参考标记。渐进镜片的光学设计是本领域人员熟知的，因此这里不进行详细的描述。

图3中所示的第二实施例用于渐进镜片。视觉阻挡装置21为粘贴物，其形状和尺寸与第一实施例中的视觉阻挡装置基本相同，除了在其上具有两个定位标记22和23。这两个定位标记的距离与上述渐进镜片上的安装指示小圆80的距离基本相同。当把粘贴物附着到镜片上时，定位标记与渐进镜片上相应的安装指示小圆80对齐。这样定位标记可作为参考，便于容易地定位和安装视线阻挡装置。该定位标记可以是印在粘贴物上的小孔，既能实现方便安装也保证美观性。

图4所示的第三实施例也用于渐进镜片。这里的视线阻挡装置24也是由半透明、磨砂或不透明材料制成的粘贴物，但形状不同于第二实施例中的矩形。如图4所示，视线阻挡装置24具有对应于渐进镜片的非使用区的形状。更具体的，其包括两部分，上部为矩形，带有两个定位标记25和26，高度优选在4-6毫米的范围内，下部具有覆盖图2中所示的渐进镜片非使用区的两个端部。类似于第二实施例，当把粘贴物附着到镜片上时，定位标记25和26跟渐进镜片上的安装指示小圆80对齐。视线阻挡装置24定位为，使其上边缘低于渐进镜片的安装十字交点40（参考图2），低于的距离优选为眼镜佩戴者的瞳孔直径的一半。

第二和第三实施例中使用的粘贴物也可以在佩戴者熟练正确使用渐进镜片后撕掉。

根据本实用新型的另一实施例，眼镜镜片也可以是电子镜片，相应的，通过改变电子镜片的显示来生成或消除视觉阻挡装置，且其形状、尺寸、位置和透明度等均可以根据个性化定制来调节。

本实用新型还涉及包括镜框以及上述的一对带有视觉阻挡装置的镜片的眼镜。

以上实施例仅作为实例，不对本实用新型的范围起到限定作用。本领域技术人员在此基础上，可以在本实用新型权利要求的保护范围内，预想到能实现相同功能的其它实施方式。
