专利摘要

本发明公开了一种淡水存储装置，其主要适用于海岛存储淡水。该淡水存储装置包括用于存储淡水的浮体水库；该浮体水库包括相拼接的多个浮体单元，相邻的两个该浮体单元通过密封连接组件结合在一起并连通。该淡水存储装置还包括用于固定浮体水库的固定装置。该固定装置包括水库固定网，以及用于拉住该水库固定网的配重装置。实施本发明的技术方案，该淡水存储装置的浮体水库主要由采用了分布式的结构型式的多个浮体单元拼装而成，并可根据需水量的多少来增加或减少浮体单元的数量。使得该淡水存储装置结构简单，拼装方便，且该淡水存储装置还具有抗风浪、成本低等优点。

权利要求

1.一种淡水存储装置，其特征在于，包括用于存储淡水的浮体水库（1）；所述浮体水库（1）包括相拼接的多个浮体单元（11），相邻的两个所述浮体单元（11）通过密封连接组件结合在一起并连通。

2.根据权利要求1所述的淡水存储装置，其特征在于，每个所述浮体单元（11）平行于海平面的截面的形状为四边形、六边形或八边形。

3.根据权利要求1所述的淡水存储装置，其特征在于，相邻的两个所述浮体单元（11）的相对面上均开设有连通孔（111）；所述密封连接组件包括在每个所述连通孔（111）的外边缘上设置的扣装拉链（112）；相对的两个所述连通孔（111）的扣装拉链（112）相互配合。

4.根据权利要求3所述的淡水存储装置，其特征在于，每个所述浮体单元（11）包括覆盖在所述连通孔（111）上的密封件（113），所述密封件（113）的内侧面上设置有与所述扣装拉链（112）相配合的密封拉链。

5.根据权利要求4所述的淡水存储装置，其特征在于，所述扣装拉链（112）和所述密封拉链均为防水拉链。

6.根据权利要求4所述的淡水存储装置，其特征在于，每个所述浮体单元（11）为柔性材料制成的浮体水袋，每个所述浮体水袋内存储淡水。

7.根据权利要求1至6任一项所述的淡水存储装置，其特征在于，所述淡水存储装置还包括用于固定所述浮体水库（1）的固定装置（2）；所述浮体水库（1）上设置有进水管（12）和出水管（13）。

8.根据权利要求7所述的淡水存储装置，其特征在于，所述固定装置（2）包括水库固定网（21），以及用于拉住所述水库固定网（21）的配重装置；

所述水库固定网（21）套住整个所述浮体水库（1），所述水库固定网（21）的下部与所述配重装置相连。

9.根据权利要求8所述的淡水存储装置，其特征在于，所述水库固定网（21）为绳索织成的网，所述绳索在所述水库固定网（21）的下部连接成一点，并通过一连接绳（25）与所述配重装置相连。

10.根据权利要求9所述的淡水存储装置，其特征在于，所述配重装置包括滑轮（22）、滑轮支架（23）和多块配重块（24）；

所述滑轮（22）通过所述滑轮支架（23）支撑在海床的斜坡上，所述连接绳（25）绕过所述滑轮（22）后与所述配重块（24）相连。

说明书

技术领域

本发明涉及淡水存储领域，尤其是一种淡水存储装置。

背景技术

海岛水资源的缺乏是海岛开发的主要制约条件之一，海岛的淡水水源主要靠降雨和船只运送。而雨水收集往往由于无法储存而白白地下海，船只的运送由于无处储存而使得规模有限。一种可行的方案是在海中建造堤坝、围起海湾形成水库，但是这种地形条件在海岛上是很难找到的，不能普遍使用，而且远离大陆的海岛难于找到筑坝的材料，建造成本亦非常高。

发明内容

本发明要解决的技术问题在于，提供一种适用于海岛的淡水存储装置。

本发明解决其技术问题所采用的技术方案是：构造一种淡水存储装置，包括用于存储淡水的浮体水库；所述浮体水库包括相拼接的多个浮体单元，相邻的两个所述浮体单元通过密封连接组件结合在一起并连通。

本发明的淡水存储装置中，每个所述浮体单元平行于海平面的截面的形状为四边形、六边形或八边形。

本发明的淡水存储装置中，相邻的两个所述浮体单元的相对面上均开设有连通孔；所述密封连接组件包括在每个所述连通孔的外边缘上设置的扣装拉链；相对的两个所述连通孔的扣装拉链相互配合。

本发明的淡水存储装置中，每个所述浮体单元包括覆盖在所述连通孔上的密封件，所述密封件的内侧面上设置有与所述扣装拉链相配合的密封拉链。

本发明的淡水存储装置中，所述扣装拉链和所述密封拉链均为防水拉链。

本发明的淡水存储装置中，每个所述浮体单元为柔性材料制成的浮体水袋，每个所述浮体水袋内存储淡水。

本发明的淡水存储装置中，所述淡水存储装置还包括用于固定所述浮体水库的固定装置；所述浮体水库上设置有进水管和出水管。

本发明的淡水存储装置中，所述固定装置包括水库固定网，以及用于拉住所述水库固定网的配重装置；

所述水库固定网套住整个所述浮体水库，所述水库固定网的下部与所述配重装置相连。

本发明的淡水存储装置中，所述水库固定网为绳索织成的网，所述绳索在所述水库固定网的下部连接成一点，并通过一连接绳与所述配重装置相连。

本发明的淡水存储装置中，所述配重装置包括滑轮、滑轮支架和多块配重块；

所述滑轮通过所述滑轮支架支撑在海床的斜坡上，所述连接绳绕过所述滑轮后与所述配重块相连。

实施本发明的技术方案，至少具有以下的有益效果：该淡水存储装置的浮体水库主要由采用了分布式的结构型式的多个浮体单元拼装而成，并可根据需水量的多少来增加或减少浮体单元的数量。使得该淡水存储装置结构简单，拼装方便。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

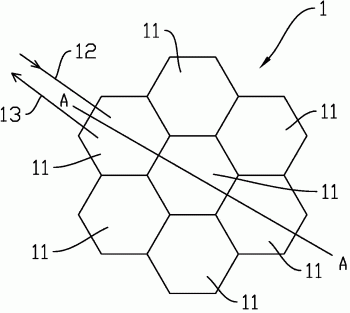

图1是本发明的一实施例中的淡水存储装置的浮体水库的俯视图；

图2是图1沿A-A方向的剖视图；

图3是本发明的一实施例中的单个浮体单元的俯视图；

图4是图3沿A-A方向的剖视图；

图5是本发明的一实施例中的淡水存储装置的结构示意图。

其中，1、浮体水库；11、浮体单元；111、连通孔；112、扣装拉链；113、密封件；12、进水管；13、出水管；2、固定装置；21、水库固定网；22、滑轮；23、滑轮支架；24、配重块；25、连接绳。

具体实施方式

为了对本发明的技术特征、目的和效果有更加清楚的理解，现对照附图详细说明本发明的具体实施方式。

图1至图5示出了本发明中的一种淡水存储装置，该淡水存储装置主要是为了解决海岛上淡水资源的存储问题，该淡水存储装置既不占用宝贵的海岛陆地面积，而且，该淡水存储装置的体积和容积大小随海岛上人口数而变化，是一种环保经济的适合于海岛储存淡水的设施。当然，该淡水存储装置一般情况下能适用于大多数常见的供水环境，且本发明中的淡水存储装置优选的适用于海岛的淡水存储和供应。

图1是本发明的一实施例中的淡水存储装置的浮体水库的俯视图。图2是图1沿A-A方向的剖视图。图3是本发明的一实施例中的单个浮体单元的俯视图。图4是图3沿A-A方向的剖视图。图5是本发明的一实施例中的淡水存储装置的结构示意图。

如图1至图5所示，该淡水存储装置包括用于存储淡水的浮体水库1；该浮体水库1包括相拼接的多个浮体单元11，相邻的两个该浮体单元11通过密封连接组件结合在一起并连通。该浮体水库1的每个浮体单元11优选的为柔性材料制成的浮体水袋，每个该浮体水袋内存储淡水。由于淡水密度小于海水密度，因此由多个浮体单元11拼接而成的浮体水袋可一直漂浮于海面上。且该浮体水库1为分布式结构，可由任意多个浮体单元11拼装而成，浮体单元11的数量根据海岛所需的淡水量确定。

进一步地，每个该浮体单元11平行于海平面的截面的形状为四边形、六边形、八边形或其他多边形，即单个浮体单元11平面上为多边形结构。具体的，图1和图3中的浮体单元11平行于海平面的截面的形状优选的为六边形。该六边形的形状不仅利于各个浮体单元11的边缘两两相接，而且每三个浮体单元11两两相接就能形成稳定的三角形状，这样能保证整个浮体水库1不会随风浪的吹动而随意飘散。

更进一步地，如图2所示，相邻的两个该浮体单元11的相对面上均开设有连通孔111。上述密封连接组件包括在每个连通孔111的外边缘上设置的扣装拉链112。相对的两个该连通孔111的扣装拉链112相互配合。且每个该浮体单元11包括覆盖在该连通孔111上的密封件113，该密封件113的内侧面上设置有与该扣装拉链112相配合的密封拉链。因此，当浮体单元11拼装连接构成浮体水库1时，内部相接的相邻的浮体单元11的扣装拉链112互相扣紧，以形成水流通道。且浮体单元11与外海相连的侧面通过密封件113进行封堵，从而形成了整体封闭而内部连通的浮体水库1。

另外，需要说明的是，本发明中的扣装拉链112和密封拉链均为防水拉链。并且，参阅图4，为了便于各个浮体单元11的边缘两两相接，每个浮体单元11的侧面优选的为矩形，可以理解地，每个浮体单元11的侧面还可以采用其他的形状，例如，每个浮体单元11的侧面为三角形等。

综上，本发明中的淡水存储装置的浮体水库1主要由采用了分布式的结构型式的多个浮体单元11拼装而成，并可根据需水量来增加和减少浮体单元11的数量。使得该淡水存储装置结构简单，拼装方便。

另外，每个浮体单元11采用了价格便宜的柔性材料，不需使用钢筋和混凝土，使得该淡水存储装置的成本较低，适用于大面积的使用和推广。

在一些实施例中，如图1至图5所示，该淡水存储装置还包括用于固定该浮体水库1的固定装置2。且该浮体水库1上设置有进水管12和出水管13。该进水管12和出水管13上均可以安装有水泵，从而提高该淡水处理装置的进水效率和输水效率。且该进水管12和出水管13既可以为同一根水管，也可以分开设置为两根水管，当进水管12和出水管13为同一根水管时，安装在该水管上的水泵就要选择既能抽水也能压水的水泵。而当进水管12和出水管13分开设置为两根水管时，安装在进水管12上的水泵为抽水泵，安装在出水管13上的水泵为压水泵。

如图5所示，该固定装置2包括水库固定网21，以及用于拉住该水库固定网21的配重装置。该水库固定网21套住整个该浮体水库1，该水库固定网21的下部与该配重装置相连。且该水库固定网21为绳索织成的网，该绳索在该水库固定网21的下部连接成一点，并通过一连接绳25与该配重装置相连。因此，整个固定装置2的力传导结构是弹性的，当浮体水库1在风浪作用下来回浮动时，浮体水库1的力通过水库固定网21传导到下部的连接点，再通过连接绳25传导给配重装置，配重装置在力的作用下上下调节，从而使得整个固定装置2不会由于风浪太大而损坏。

在一些实施例中，该配置装置的结构多种多样，如图5所示，本发明中的配重装置优选的包括滑轮22、滑轮支架23和多块配重块24。该滑轮22通过该滑轮支架23支撑在海床的斜坡上，该连接绳25绕过该滑轮22后与该配重块24相连。从而浮体水库1的力通过水库固定网21传导到下部的连接点，再通过连接绳25传导给配重装置后，配置装置的配重块24在连接绳25的带动下沿着海床的斜坡上下滑动，从而使得整个固定装置2不会由于风浪太大而损坏。

需要说明的是，拼装成浮体水库1的浮体单元11的数量不同，浮体水库1所需要的牵引力也不同，因此配置装置中的配重块24的数量能够根据实际情况进行增减，以得到较好的固定效果。

综上，本发明中的淡水存储装置的固定装置2采用了具有弹性的传导结构，可更好的保护和固定浮体水库1，使其不会被风浪破坏。因此，该淡水存储装置是一种经济实惠的适合于海岛的淡水存储设施。
