专利摘要

本发明涉及一种快递包裹的保护系统及其包装方法，包括单片机、GPS模块、时间芯片、电源、蓝牙模块、键盘和光纤收发模块，所述的光纤收发模块包括发光二极管和光电二极管，所述的发光二极管和光电二极管上均设有FC接口，光线通过FC接口连通发光二极管和光电二极管。本发明操作简单、设计合理，通过其保护系统和包装方法能够实时得知快递包裹在运输途中的情况，从而判断包装是否被打开过，有效的保护了快递包裹的运输安全和保护了收件人的权利。

权利要求

1.一种快递包裹的保护系统，其特征在于：包括单片机、GPS模块、时间芯片、电源、蓝牙模块、键盘和光纤收发模块，所述的光纤收发模块包括发光二极管和光电二极管，所述的发光二极管和光电二极管上均设有FC接口，光纤通过FC接口连通发光二极管和光电二极管；其中，GPS模块是用于获取运输中包裹所在的地理位置；所述的时间芯片是用来计时及记录相应事件触发时间；所述的电源用于单片机及其上各模块的电能供应，可直接采用电池供电；所述的蓝牙模块用于无线网络通信，进行数据传输，在收件人收到快递包裹后，从键盘输入密码获得快递中途监控信息，蓝牙模块即负责将单片机芯片中的此信息在短距离内发送到用户手机上；所述的键盘用于输入密码获得信息，采用简单的数字键盘即可，与单片机间通过红外信号通信，需要与快递包裹分开包装。

2.一种快递包裹的包装方法，包括如下步骤：

步骤一、将单片机、GPS模块、蓝牙模块、时间芯片、光纤收发模块制作在一个电路板上；

步骤二、将制作好的电路板和电源安装在包装箱的内部，其中电路板和电源需保证防水、防震，独立包装后置于硬性包装盒内即可；另外键盘需独立于快递包裹包装，可放置在一个独立的盒子中，随快递包裹一起送达收件人手中，键盘的存放以取出时不会破坏快递包裹上的光纤为原则；

步骤三、光纤与光纤收发模块采用FC接口，即光纤起点通过FC接口连接发光二极管，光纤终点通过FC接口连接光电二极管，光纤长度由包装盒决定，将光纤包裹在包装盒外部，并用包装带固定；其中光纤收发模块中的发光二极管与光电二极管安装时要做遮光处理，减少外界光干扰。

说明书

【技术领域】

本发明涉及一种快递包裹的保护系统及其包装方法，属于快递包裹的运输保护技术领域。

【背景技术】

随着社会的发展，人们生活水平的提高，网上购物也越来越平凡，使得人们足不出户可以买到所想要的物品，网购的发展也带动了快递行业的发展，但在现实的购物中，由于快递行业的不规范，导致快递在运输途中会被恶意的拆开或者调换等。由于在邮寄过程中物品被调换或者损坏，导致了收件人的权利不能得到很好的保护，同时导致在运输途中快递损毁或调换的举证困难，使得权利人的权利不能够得到有效的保护，最终不利于整个快递运输行业的健康有序的发展。

【发明内容】

本发明的目的在于：针对现有技术的缺陷和不足，提供一种快递包裹的保护系统及其包装方法，通过其保护系统和包装方法能够实时得知快递包裹在运输途中的情况，从而判断包装是否被打开过，有效的保护了快递包裹的运输安全和保护了收件人的权利。

本发明采用的技术方案是：一种快递包裹的保护系统，包括单片机、GPS模块、时间芯片、电源、蓝牙模块、键盘和光纤收发模块，所述的光纤收发模块包括发光二极管和光电二极管，所述的发光二极管和光电二极管上均设有FC接口，光纤通过FC接口连通发光二极管和光电二极管；其中，所述的GPS模块是用于获取运输中包裹所在的地理位置，所述的时间芯片是用来计时及记录相应事件触发时间；所述的电源用于单片机及其上各模块的电能供应，可直接采用电池供电；所述的蓝牙模块用于无线网络通信，进行数据传输，在收件人收到快递包裹后，从键盘输入密码获得快递中途监控信息，蓝牙模块即负责将单片机芯片中的此信息在短距离内发送到用户手机上；所述的键盘用于输入密码获得信息，采用简单的数字键盘即可，与单片机间通过红外信号通信，需要与快递包裹分开包装。

一种快递包裹的包装方法，包括如下步骤：

步骤一、将单片机、GPS模块、蓝牙模块、时间芯片、光纤收发模块制作在一个电路板上；

步骤二、将制作好的电路板和电源安装在包装箱的内部，其中电路板和电源需保证防水、防震，独立包装后置于硬性包装盒内即可；另外键盘需独立于快递包裹包装，可放置在一个独立的盒子中，随快递包裹一起送达收件人手中，键盘的存放以取出时不会破坏快递包裹上的光纤为原则；

步骤三、光纤与光纤收发模块采用FC接口，即光纤起点通过FC接口连接发光二极管，光纤终点通过FC接口连接光电二极管，光纤长度由包装盒决定，将光纤包裹在包装盒外部，并用包装带固定；其中光纤收发模块中的发光二极管与光电二极管安装时要做遮光处理，减少外界光干扰。

采用上述结构后，本发明有益效果为：本发明操作简单、设计合理，通过其保护系统和包装方法能够实时得知快递包裹在运输途中的情况，从而判断包装是否被打开过，有效的保护了快递包裹的运输安全和保护了收件人的权利。

【附图说明】

此处所说明的附图是用来提供对本发明的进一步理解，构成本申请的一部分，但并不构成对本发明的不当限定，在附图中：

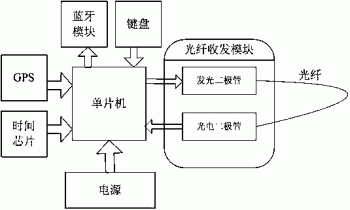

图1是本发明的系统示意图；

图2是本发明的包装示意图；

图3是本发明的系统的流程图；

图4是本发明的键盘输入过程中的中断示意图。

【具体实施方式】

下面将结合附图以及具体实施例来详细说明本发明，其中的示意性实施例以及说明仅用来解释本发明，但并不作为对本发明的限定。

如图1所示：一种快递包裹的保护系统，包括单片机、GPS模块、时间芯片、电源、蓝牙模块、键盘和光纤收发模块，所述的光纤收发模块包括发光二极管和光电二极管，所述的发光二极管和光电二极管上均设有FC接口，光纤通过FC接口连通发光二极管和光电二极管；所述的单片机的型号可以为AT89C51、AT89C2051或AT89S51等；所述的GPS模块、时间芯片、电源、蓝牙模块、键盘和光纤收发模块都直接与单片机进行联通,并由单片机控制，其中，GPS模块是用于获取运输中包裹所在的地理位置；所述的电源用于单片机及其上各模块的电能供应，可直接采用电池供电；所述的蓝牙模块用于无线网络通信，进行数据传输，在收件人收到快递包裹后，从键盘输入密码获得快递中途监控信息，蓝牙模块即负责将单片机芯片中的此信息在短距离内发送到用户手机上；所述的键盘用于输入密码获得信息，采用简单的数字键盘即可，与单片机间通过红外信号通信，需要与快递包裹分开包装。

一种快递包裹的包装方法，包括如下步骤：

步骤一、将单片机、GPS模块、蓝牙模块、时间芯片、光纤收发模块制作在一个电路板上；

步骤二、将制作好的电路板和电源安装在包装箱的内部，其中电路板和电源需保证防水、防震，独立包装后置于硬性包装盒内即可；另外键盘需独立于快递包裹包装，可放置在一个独立的盒子中，随快递包裹一起送达收件人手中，键盘的存放以取出时不会破坏快递包裹上的光纤为原则；

步骤三、光纤与光纤收发模块采用FC接口，即光纤起点通过FC接口连接发光二极管，光纤终点通过FC接口连接光电二极管，光纤长度由包装盒决定，将光纤包裹在包装盒外部，并用包装带固定；其中光纤收发模块中的发光二极管与光电二极管安装时要做遮光处理，减少外界光干扰。

具体实施时，如图1所示，单片机控制光纤收发模块中的发光二极管（光源）发出光信号，通过光纤被光电二极管接收。单片机每隔一秒检测一次，光电二极管是否接收到光信号。当包装带被破坏时，会导致光纤折断，光电二极管无法接收到光信号。单片机将从GPS模块获得位置信息、从时间芯片获得时间信息，并将信息记录下，存储在单片机的芯片内。用户收到包装盒后，通过手机蓝牙可以获得相关信息，从而判断包装是否被打开过。

图2中，网格线为快递包装六个面的光纤绕线，需要覆盖完全，光纤起点通过FC接口连接发光二极管，光纤终点通过FC接口连接光电二极管。

图3-4中，顾客购买货物后，卖方通过手机短信将密码发送给顾客。在运输过程中，如果发生光纤断裂或其他光信号无法传输的情况，单片机将此时的位置信息、时间信息（通过GPS、时间芯片获得）记录下来。顾客接收到物品后，通过键盘输入密码，单片机密码判断正确后，启动蓝牙模块，与顾客手机相连，获取相关的信息，从而判断包装是否被打开过。其中，为了保证系统不会更改，单片机必须采用一次性不可擦写的器件；密码存储采用HASH函数；键盘输入信号，采用中断方式。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
