专利摘要

一种多连杆顶升装置，包括筒体，筒体上端内部嵌套升降杆，升降杆和上连杆的上端铰接，上连杆的下端和摇杆的前端铰接，摇杆中部铰接在筒体上，摇杆的后部和下连杆的上端铰接，下连杆的下端和脚踏板铰接，脚踏板和筒体下部铰接；所述的筒体底部连接有支撑座，升降杆上部设有螺纹结构，摇杆的端头套有橡胶套；通过上连杆和摇杆对升降杆进行垂直的升降，也可以使用脚踏板，通过下连杆与摇杆对降杆进行升降，本实用新型能够使用很小的力气并长时间将器材顶起，同时可以保证较高的精度，具有结构简单、使用方便、稳定性高和成本低廉等优点。

权利要求

1.一种多连杆顶升装置，包括筒体(2)，其特征在于：筒体(2)上端内部嵌套升降杆(4)，升降杆(4)和上连杆(5)的上端铰接，上连杆(5)的下端和摇杆(6)的前端铰接，摇杆(6)中部铰接在筒体(2)上，摇杆(6)的后部和下连杆(7)的上端铰接，下连杆(7)的下端和脚踏板(8)铰接，脚踏板(8)和筒体(2)下部铰接。

2.根据权利要求1所述的一种多连杆顶升装置，其特征在于：所述的筒体(2)底部连接有支撑座(1)。

3.根据权利要求1所述的一种多连杆顶升装置，其特征在于：所述的升降杆(4)上部设有螺纹结构。

4.根据权利要求1所述的一种多连杆顶升装置，其特征在于：所述的摇杆(6)的端头套有橡胶套(3)。

说明书

技术领域

本实用新型涉及一种多连杆顶升装置。

背景技术

在进行房顶其他顶部作业时，人需要通过梯子或脚手架抬升位置，以达到可以手持器材作业目的，费力同时难以保证精度并且存在安全隐患。

发明内容

为了克服上述现有技术的缺点，本实用新型目的在于提供一种多连杆顶升装置，具有结构简单、使用方便、稳定性高和成本低廉等优点。

为了达到上述目的，本实用新型采用技术方案为：

一种多连杆顶升装置，包括筒体2，筒体2上端内部嵌套升降杆4，升降杆4和上连杆5的上端铰接，上连杆5的下端和摇杆6的前端铰接，摇杆6中部铰接在筒体2上，摇杆6的后部和下连杆7的上端铰接，下连杆7的下端和脚踏板8铰接，脚踏板8和筒体2下部铰接。

所述的筒体2底部连接有支撑座1。

所述的升降杆4上部设有螺纹结构。

所述的摇杆6的端头套有橡胶套3。

本实用新型的有益效果为：

通过上连杆5、摇杆6、下连杆7和脚踏板8对升降杆4进行垂直的升降，能够使用很小的力气并长时间将器材顶起，同时可以保证较高的精度，具有结构简单、使用方便、稳定性高和成本低廉等优点。

附图说明

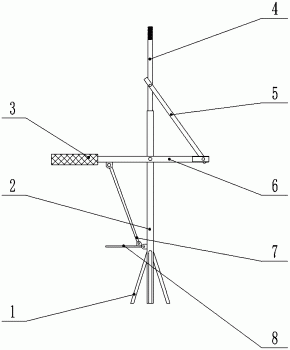

图1是本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型作详细叙述。

参照图1，一种多连杆顶升装置，包括筒体2，筒体2上端内部嵌套升降杆4，升降杆4和上连杆5的上端使用螺栓铰接，上连杆5的下端和摇杆6的前端使用螺栓铰接，摇杆6中部使用螺栓铰接在筒体2上，摇杆6通过上连杆5对升降杆4进行升降控制；摇杆6的后部和下连杆7的上端使用螺栓铰接，下连杆7的下端和脚踏板8使用螺栓铰接，脚踏板8和筒体2下部使用螺栓铰接，脚踏板8通过下连杆7与摇杆6对降杆4进行升降控制。

所述的筒体2底部焊接有支撑座1。

所述的升降杆4上部设有螺纹结构，在顶升器材时能够固定器材并保持稳定。

所述的摇杆6的端头套有橡胶套3，橡胶套3在使用过程中能够提供大摩擦力的同时提供舒适的握持感。

本实用新型的工作原理为：

通过上连杆5和摇杆6对升降杆4进行垂直的升降，也可以使用脚踏板8，通过下连杆7与摇杆6对降杆4进行升降，将垂直的力转换成横向力，节省力气同时提高稳定性。
