一种自行车坐垫的防雨防晒装置

一种自行车坐垫的防雨防晒装置

IPC分类号 : B62J19/00,B62J1/28

申请号
CN201921994162.6
可选规格
  • 专利类型: 实用新型专利
  • 法律状态: 有权
  • 申请日: 2019-11-18
  • 公开号: 211001665U
  • 公开日: 2020-07-14
  • 主分类号: B62J19/00
  • 专利权人: 浙江理工大学

专利摘要

本实用新型涉及自行车配件领域,公开了一种自行车坐垫的防雨防晒装置,包括坐垫防护罩(1)、短连接杆(2)、长连接杆(3)、套圈(4)和定位部件(5);所述坐垫防护罩的表面为防水隔热材质;所述定位部件固定于自行车的车架上;所述套圈套设于车架上且位于定位部件上方;所述长连接杆的下端与套圈连接;所述短连接杆固定于坐垫防护罩的后端;所述长连接杆的上端与短连接杆轴接以实现坐垫防护罩的旋转。本实用新型可在自行车未使用状态时通过坐垫防护罩对坐垫进行保护,防止坐垫日晒雨淋,并且并可在骑行时,翻起坐垫防护罩作为靠垫使用,使用方便,结构简单。

权利要求

1.一种自行车坐垫的防雨防晒装置,其特征在于:包括坐垫防护罩(1)、短连接杆(2)、长连接杆(3)、套圈(4)和定位部件(5);所述坐垫防护罩的表面为防水隔热材质;所述定位部件固定于自行车的车架上;所述套圈套设于车架上且位于定位部件上方;所述长连接杆的下端与套圈连接;所述短连接杆固定于坐垫防护罩的后端;所述长连接杆的上端与短连接杆轴接以实现坐垫防护罩的旋转。

2.如权利要求1所述的自行车坐垫的防雨防晒装置,其特征在于,所述坐垫防护罩的表面为防水隔热橡胶或防水隔热塑料。

3.如权利要求1所述的自行车坐垫的防雨防晒装置,其特征在于,所述坐垫防护罩的形状与坐垫适配。

4.如权利要求1所述的自行车坐垫的防雨防晒装置,其特征在于,所述坐垫防护罩在翻起状态下垂直位于坐垫后端。

5.一种含有如权利要求1-4之一所述自行车坐垫的防雨防晒装置的自行车。

说明书

技术领域

本实用新型涉及自行车配件领域,尤其涉及一种自行车坐垫的防雨防晒装置。

背景技术

自行车是一种重要的交通工具,随着近些年来共享单车的普及,人们对于自行车的使用到达了一个高峰,但是,由于共享单车往往是长期停放在室外,所以在经过长期的曝晒和雨淋后,自行车的坐垫部分往往会出现老化、破损,影响其美观和舒适性,另一方面,当经历过雨淋后,坐垫上会布满水滴,用户在骑乘前需要擦拭干净;当经历高温日晒后,坐垫温度也会非常高,如果直接使用严重影响用户使用体验,这都会影响人们对于自行车的使用。所以,设计一种坐垫的防护装置是十分有必要。

实用新型内容

为了解决上述技术问题,本实用新型提供了一种自行车坐垫的防雨防晒装置。本实用新型可在自行车未使用状态时通过坐垫防护罩对坐垫进行保护,防止坐垫日晒雨淋,并且并可在骑行时,翻起坐垫防护罩作为靠垫使用,使用方便,结构简单。

本实用新型的具体技术方案为:一种自行车坐垫的防雨防晒装置,包括坐垫防护罩、短连接杆、长连接杆、套圈和定位部件;所述坐垫防护罩的表面为防水隔热材质;所述定位部件固定于自行车的车架上;所述套圈套设于车架上且位于定位部件上方;所述长连接杆的下端与套圈连接;所述短连接杆固定于坐垫防护罩的后端;所述长连接杆的上端与短连接杆轴接以实现坐垫防护罩的旋转。

本实用新型的使用原理为:定位部件固定于自行车的车架上,套圈套设于车架上且位于定位部件上方(用于防止套圈下滑),套圈、长连接杆、短连接杆和坐垫防护罩依次连接。当自行车处于未使用状态时,将坐垫防护罩翻下,罩住坐垫,起到防护作用。骑行时翻起坐垫防护罩,坐垫防护罩可起到后靠垫的作用。由于坐垫防护罩表面为柔性材质,舒适感较佳。

作为优选,所述坐垫防护罩的表面为防水隔热橡胶或防水隔热塑料。

作为优选,所述坐垫防护罩的形状与坐垫适配。

作为优选,所述坐垫防护罩在翻起状态下垂直位于坐垫后端。

与现有技术对比,本实用新型的有益效果是:

(1)本实用新型可以很好的解决自行车坐垫的防雨防晒问题,提高人们在自行车使用时的舒适性。

(2)本实用新型不需要重新设计制作自行车新的结构模型,可以直接适用于已生产好的自行车,只需安装套圈和定位部件即可,通用性强。

(3)本实用新型的坐垫防护罩可起到后靠垫的作用。由于坐垫防护罩表面为柔性材质,舒适感较佳。

(4)该实用新型结构简单,可流水化生产,并且使用方便。

附图说明

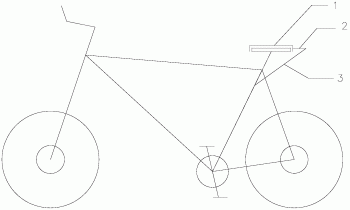

图1是本实用新型安装在自行车上的示意图(未骑行时);

图2是本实用新型安装在自行车上的示意图(骑行时);

图3是长短连连杆的连接处示意图;

图4是连杆与车架连接部分示意图。

附图标记为:坐垫防护罩1、短连接杆2、长连接杆3、套圈4和定位部件5。

具体实施方式

下面结合实施例对本实用新型作进一步的描述。在本实用新型中所涉及的装置、连接结构和方法,若无特指,均为本领域公知的装置、连接结构和方法。

实施例1

如图1-2所示:一种自行车坐垫的防雨防晒装置,包括坐垫防护罩(1)、短连接杆2、长连接杆3、套圈4和定位部件5。

所述坐垫防护罩的表面为防水隔热材质(防水隔热橡胶或防水隔热塑料);所述定位部件固定于自行车的车架上;所述套圈套设于车架上且位于定位部件上方,用于防止套圈下滑(如4所示);所述长连接杆的下端与套圈连接;所述短连接杆固定于坐垫防护罩的后端;所述长连接杆的上端与短连接杆轴接(如图3所示)以实现坐垫防护罩的旋转,坐垫防护罩在翻起状态下垂直位于坐垫后端。所述坐垫防护罩的形状与坐垫适配。

本实施例装置的使用原理为:定位部件固定于自行车的车架上,套圈套设于车架上且位于定位部件上方(用于防止套圈下滑),套圈、长连接杆、短连接杆和坐垫防护罩依次连接。当自行车处于未使用状态时,将坐垫防护罩翻下,罩住坐垫,起到防护作用。骑行时翻起坐垫防护罩,坐垫防护罩可起到后靠垫的作用。由于坐垫防护罩表面为柔性材质,舒适感较佳。

以上所述,仅是本实用新型的较佳实施例,并非对本实用新型作任何限制,凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变换,均仍属于本实用新型技术方案的保护范围。
