专利摘要

本实用新型公开了一种防倾倒的稳定型建筑施工用警示装置，包括底座和底板，所述底座的内部轴承连接有丝杆，且丝杆的底端安装有蜗轮，并且蜗轮的右侧啮合连接有蜗杆，所述丝杆贯穿底座的外侧连接有支撑杆，且支撑杆的外壁上设置有卡块，所述卡块通过凹槽与固定柱相连接，且凹槽开设于固定柱的内壁上，所述底板的底部与支撑杆相连接，且底板的内部安装有转轴。该防倾倒的稳定型建筑施工用警示装置，支撑杆和丝杆之间设置为螺纹连接，且支撑杆的外壁上转动连接有连接杆，并且连接杆之间安装有弹力弹簧，当丝杆旋转时，可以带动支撑杆向上移动，而连接杆和弹力弹簧始终对支撑杆进行支撑，保证支撑杆使用时的稳定性。

权利要求

1.一种防倾倒的稳定型建筑施工用警示装置，包括底座(1)和底板(11)，其特征在于：所述底座(1)的内部轴承连接有丝杆(2)，且丝杆(2)的底端安装有蜗轮(3)，并且蜗轮(3)的右侧啮合连接有蜗杆(4)，所述丝杆(2)贯穿底座(1)的外侧连接有支撑杆(5)，且支撑杆(5)的外壁上设置有卡块(6)，所述卡块(6)通过凹槽(7)与固定柱(8)相连接，且凹槽(7)开设于固定柱(8)的内壁上，所述支撑杆(5)的左右两侧均设置有连接杆(9)，且连接杆(9)之间安装有弹力弹簧(10)，并且连接杆(9)设置于卡块(6)的上方，所述底板(11)的底部与支撑杆(5)相连接，且底板(11)的内部安装有转轴(12)，所述转轴(12)的外壁上安装有第一展示板(13)，且第一展示板(13)的后侧设置有斜杆(14)，所述第一展示板(13)的顶部设置有限位块(15)，且限位块(15)通过卡槽(16)与第二展示板(17)相连接，并且卡槽(16)开设于第二展示板(17)的内部，所述限位块(15)和第二展示板(17)的内部连接有锁紧杆(18)。

2.根据权利要求1所述的一种防倾倒的稳定型建筑施工用警示装置，其特征在于：所述支撑杆(5)和丝杆(2)的连接方式为螺纹连接，且支撑杆(5)和底板(11)焊接连接。

3.根据权利要求1所述的一种防倾倒的稳定型建筑施工用警示装置，其特征在于：所述卡块(6)和支撑杆(5)为一体式结构，且卡块(6)通过凹槽(7)与固定柱(8)构成滑动结构。

4.根据权利要求1所述的一种防倾倒的稳定型建筑施工用警示装置，其特征在于：所述连接杆(9)与支撑杆(5)和底座(1)的连接方式均为转动连接，且连接杆(9)通过弹力弹簧(10)与底座(1)之间构成伸缩结构。

5.根据权利要求1所述的一种防倾倒的稳定型建筑施工用警示装置，其特征在于：所述第一展示板(13)和转轴(12)的连接方式为螺栓连接，且转轴(12)和底板(11)为轴承连接，并且底板(11)的内部为空心状。

6.根据权利要求1所述的一种防倾倒的稳定型建筑施工用警示装置，其特征在于：所述限位块(15)和第一展示板(13)为一体式结构，且限位块(15)的尺寸和卡槽(16)的尺寸相吻合，并且限位块(15)和第二展示板(17)与锁紧杆(18)为螺纹连接，同时第一展示板(13)和斜杆(14)的一端为螺栓连接，所述斜杆(14)的另一端和底板(11)为转动连接。

说明书

技术领域

本实用新型涉及建筑施工相关技术领域，具体为一种防倾倒的稳定型建筑施工用警示装置。

背景技术

在建筑施工过程中，我们经常会看到工地周围放置警示装置，主要对建筑施工起到安全警示的作用，加强人们的安全意识，所以警示装置的种类也很多。

但是现有的建筑施工用警示装置在使用过程中还是存在一些不足之处，例如警示装置在放置时容易出现倾倒的现象，稳定性不好，影响了警示装置的正常使用，而且在不使用时不便于收纳，现有警示装置多为整体固定式结构，比较占用空间，从而降低了对警示装置的实用性，所以我们提出了一种防倾倒的稳定型建筑施工用警示装置，以便于解决上述中提出的问题。

实用新型内容

本实用新型的目的在于提供一种防倾倒的稳定型建筑施工用警示装置，以解决上述背景技术提出的目前市场上的警示装置在放置时容易出现倾倒的现象，稳定性不好，影响了警示装置的正常使用，而且在不使用时不便于收纳，现有警示装置多为整体固定式结构，比较占用空间，从而降低了对警示装置的实用性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防倾倒的稳定型建筑施工用警示装置，包括底座和底板，所述底座的内部轴承连接有丝杆，且丝杆的底端安装有蜗轮，并且蜗轮的右侧啮合连接有蜗杆，所述丝杆贯穿底座的外侧连接有支撑杆，且支撑杆的外壁上设置有卡块，所述卡块通过凹槽与固定柱相连接，且凹槽开设于固定柱的内壁上，所述支撑杆的左右两侧均设置有连接杆，且连接杆之间安装有弹力弹簧，并且连接杆设置于卡块的上方，所述底板的底部与支撑杆相连接，且底板的内部安装有转轴，所述转轴的外壁上安装有第一展示板，且第一展示板的后侧设置有斜杆，所述第一展示板的顶部设置有限位块，且限位块通过卡槽与第二展示板相连接，并且卡槽开设于第二展示板的内部，所述限位块和第二展示板的内部连接有锁紧杆。

优选的，所述支撑杆和丝杆的连接方式为螺纹连接，且支撑杆和底板焊接连接。

优选的，所述卡块和支撑杆为一体式结构，且卡块通过凹槽与固定柱构成滑动结构。

优选的，所述连接杆与支撑杆和底座的连接方式均为转动连接，且连接杆通过弹力弹簧与底座之间构成伸缩结构。

优选的，所述第一展示板和转轴的连接方式为螺栓连接，且转轴和底板为轴承连接，并且底板的内部为空心状。

优选的，所述限位块和第一展示板为一体式结构，且限位块的尺寸和卡槽的尺寸相吻合，并且限位块和第二展示板与锁紧杆为螺纹连接，同时第一展示板和斜杆的一端为螺栓连接，所述斜杆的另一端和底板为转动连接。

与现有技术相比，本实用新型的有益效果是：该防倾倒的稳定型建筑施工用警示装置，

(1)支撑杆和丝杆之间设置为螺纹连接，且支撑杆的外壁上转动连接有连接杆，并且连接杆之间安装有弹力弹簧，当丝杆旋转时，可以带动支撑杆向上移动，而连接杆和弹力弹簧始终对支撑杆进行支撑，保证支撑杆使用时的稳定性；

(2)第一展示板和第二展示板之间通过限位块和卡槽相互卡合连接，且限位块和第二展示板之间通过锁紧杆旋转固定，这样在该装置不使用时，可以对第一展示板和第二展示板进行拆卸收纳，有效减小占用空间，提高了该装置的实用性；

(3)第一展示板和转轴之间为螺栓连接，且转轴和底板为轴承连接，并且第一展示板与后侧的斜杆为螺栓连接，进而方便对第一展示板进行收纳，进一步为工作人员的操作带来便捷。

附图说明

图1为本实用新型整体主剖结构示意图；

图2为本实用新型第一展示板和斜杆连接俯视结构示意图；

图3为本实用新型第一展示板和第二展示板连接左剖结构示意图；

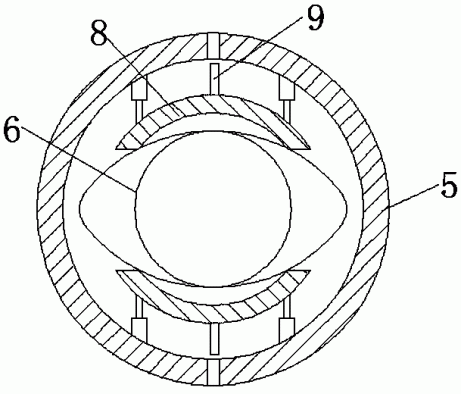

图4为本实用新型支撑杆和卡块连接俯剖结构示意图。

图中：1、底座；2、丝杆；3、蜗轮；4、蜗杆；5、支撑杆；6、卡块；7、凹槽；8、固定柱；9、连接杆；10、弹力弹簧；11、底板；12、转轴；13、第一展示板；14、斜杆；15、限位块；16、卡槽；17、第二展示板；18、锁紧杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种防倾倒的稳定型建筑施工用警示装置，包括底座1、丝杆2、蜗轮3、蜗杆4、支撑杆5、卡块6、凹槽7、固定柱8、连接杆9、弹力弹簧10、底板11、转轴12、第一展示板13、斜杆14、限位块15、卡槽16、第二展示板17和锁紧杆18，底座1的内部轴承连接有丝杆2，且丝杆2的底端安装有蜗轮3，并且蜗轮3的右侧啮合连接有蜗杆4，丝杆2贯穿底座1的外侧连接有支撑杆5，且支撑杆5的外壁上设置有卡块6，卡块6通过凹槽7与固定柱8相连接，且凹槽7开设于固定柱8的内壁上，支撑杆5的左右两侧均设置有连接杆9，且连接杆9之间安装有弹力弹簧10，并且连接杆9设置于卡块6的上方，底板11的底部与支撑杆5相连接，且底板11的内部安装有转轴12，转轴12的外壁上安装有第一展示板13，且第一展示板13的后侧设置有斜杆14，第一展示板13的顶部设置有限位块15，且限位块15通过卡槽16与第二展示板17相连接，并且卡槽16开设于第二展示板17的内部，限位块15的内部连接有锁紧杆18；

支撑杆5和丝杆2的连接方式为螺纹连接，且支撑杆5和底板11焊接连接，这样在丝杆2旋转时可以带动支撑杆5进行升降移动，从而便于对支撑杆5进行高度的调节；

卡块6和支撑杆5为一体式结构，且卡块6通过凹槽7与固定柱8构成滑动结构，可以使支撑杆5在移动时更加平稳，有效防止支撑杆5出现晃动的现象，进而使第一展示板13在高度调节时更加稳定；

连接杆9与支撑杆5和底座1的连接方式均为转动连接，且连接杆9通过弹力弹簧10与底座1之间构成伸缩结构，在不影响支撑杆5高度调节的情况下，可以对支撑杆5始终进行支撑，进一步保证支撑杆5使用时的稳定性；

第一展示板13和转轴12的连接方式为螺栓连接，且转轴12和底板11为轴承连接，并且底板11的内部为空心状，当第一展示板13不使用时，便于对第一展示板13进行收纳，有效减少占用空间；

限位块15和第一展示板13为一体式结构，且限位块15的尺寸和卡槽16的尺寸相吻合，并且限位块15和第二展示板17与锁紧杆18为螺纹连接，同时第一展示板13和斜杆14的一端为螺栓连接，斜杆14的另一端和底板11为转动连接，可以对第一展示板13和第二展示板17进行组装拆卸，进而方便对该装置在不使用时进行收纳携带，提高了该装置的实用性。

工作原理：在使用该防倾倒的稳定型建筑施工用警示装置时，如图1-3，首先工作人员将该装置的底座1放在相应位置，接着将第一展示板13连同转轴12一起向上转动，使第一展示板13从底板11内部旋转出，然后工作人员将斜杆14的顶端与第一展示板13进行螺栓连接，对第一展示板13进行固定，接着工作人员将第二展示板17内部的卡槽16与限位块15进行卡合对接，从而使第二展示板17和第一展示板13之间进行连接，然后工作人员将锁紧杆18旋转进限位块15和第二展示板17中，使第二展示板17和第一展示板13之间连接的更加牢固，保证后期使用时的稳定性；

之后工作人员开始对第一展示板13进行高度的调节，工作人员可以顺时针转动蜗杆4，使蜗杆4带动蜗轮3和丝杆2进行转动，因丝杆2和支撑杆5为螺纹连接，所以在丝杆2转动时可以带动支撑杆5向上移动，从而使支撑杆5带动底板11一起上升，对第一展示板13的高度进行调节，如图4，由于支撑杆5的外壁上设置有卡块6，且卡块6通过凹槽7与固定柱8构成滑动结构，所以在支撑杆5上升时更加平稳，也保证了第一展示板13上升时的稳定性，同时在卡块6的上方设置有连接杆9，且连接杆9之间安装有弹力弹簧10，并且连接杆9与支撑杆5和底座1均为转动连接，所以在支撑杆5上升时，连接杆9会对弹力弹簧10进行拉伸，始终对支撑杆5起到支撑的作用，进而使支撑杆5在使用时更加稳定，有效减少第一展示板13出现倾倒的现象，保证了第一展示板13的稳定使用，以上便是整个装置的工作过程，本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
