专利摘要
本实用新型公开了一种基于铰链组结构的机械弹性车轮,包含弹性环、轮毂和若干铰链组;弹性环上均匀设有若干卡环;卡环的数量和铰链组相同,且卡环上均设有卡环连接孔;轮毂上设有和弹性环上的卡环一一对应的轮毂连接孔;铰链组和卡环一一对应设置,铰链组的一端和其对应卡环的卡环连接孔相连、另一端和该卡环对应的轮毂连接孔相连。本实用新型利用铰链组来传递来自车轴的转矩,并利用其可以自由转动弯曲的特点来缓解来自路面不同程度的冲击,提高车内人员乘坐舒适性。
权利要求
1.基于铰链组结构的机械弹性车轮,其特征在于,包含弹性环、轮毂和若干铰链组;
所述弹性环上均匀设有若干卡环;
所述卡环的数量和所述铰链组相同,且卡环上均设有卡环连接孔;
所述轮毂上设有和所述弹性环上的卡环一一对应的轮毂连接孔;
所述铰链组和所述卡环一一对应设置,铰链组的一端和其对应卡环的卡环连接孔相连、另一端和该卡环对应的轮毂连接孔相连。
2.根据权利要求1所述的基于铰链组结构的机械弹性车轮,其特征在于,所述铰链组包含至少两个铰链,每个铰链两端均设有铰链连接孔;
所述铰链组中的铰链通过螺母、螺栓依次顺序相连,且首尾两个铰链通过螺母、螺栓分别和铰链组对应卡环的卡环连接孔、铰链组对应卡环对应的轮毂连接孔相连。
3.根据权利要求2所述的基于铰链组结构的机械弹性车轮,其特征在于,所述铰链组中铰链的数量范围优先为2到4个。
4.根据权利要求3所述的基于铰链组结构的机械弹性车轮,其特征在于,所述铰链由金属弹性材料制成。
5.根据权利要求3所述的基于铰链组结构的机械弹性车轮,其特征在于,所述铰链由非金属弹性材料制成。
说明书
技术领域
本实用新型涉及不充气安全车轮技术领域,尤其涉及一种基于铰链组结构的机械弹性车轮。
背景技术
近年来,随着车辆速度的提高和行驶环境的扩展,对轮胎的要求越来越高。传统充气轮胎存在以下几点不足:
(1)在恶劣条件下容易出现扎胎或爆胎等问题,造成车辆通过性降低或者丧失机动性;
(2)需要维持合适的胎压;
(3)制造工艺复杂。
针对充气轮胎结构上的固有缺陷,摆脱传统充气轮胎的基本结构,研发非充气结构的安全车轮成为当前的一种趋势。
实用新型内容
本实用新型所要解决的技术问题是针对背景技术中所涉及到的缺陷,提供一种基于铰链组结构的机械弹性车轮。
本实用新型为解决上述技术问题采用以下技术方案:
基于铰链组结构的机械弹性车轮,包含弹性环、轮毂和若干铰链组;
所述弹性环上均匀设有若干卡环;
所述卡环的数量和所述铰链组相同,且卡环上均设有卡环连接孔;
所述轮毂上设有和所述弹性环上的卡环一一对应的轮毂连接孔;
所述铰链组和所述卡环一一对应设置,铰链组的一端和其对应卡环的卡环连接孔相连、另一端和该卡环对应的轮毂连接孔相连。
作为本实用新型基于铰链组结构的机械弹性车轮进一步的优化方案,所述铰链组包含至少两个铰链,每个铰链两端均设有铰链连接孔;
所述铰链组中的铰链通过螺母、螺栓依次顺序相连,且首尾两个铰链通过螺母、螺栓分别和铰链组对应卡环的卡环连接孔、铰链组对应卡环对应的轮毂连接孔相连。
作为本实用新型基于铰链组结构的机械弹性车轮进一步的优化方案,所述铰链组中铰链的数量范围优先为2到4个,根据具体的机械弹性车轮需求确定。
作为本实用新型基于铰链组结构的机械弹性车轮进一步的优化方案,所述铰链由金属弹性材料制成。
作为本实用新型基于铰链组结构的机械弹性车轮进一步的优化方案,所述铰链由非金属弹性材料制成。
本实用新型采用以上技术方案与现有技术相比,具有以下技术效果:
1. 结构简单,使用方便;
2. 制作工艺简单;
3. 能够起到传递转矩和缓冲减振的作用,同时具有良好的经济性。
附图说明
图1为本实用新型中铰链组的结构示意图;

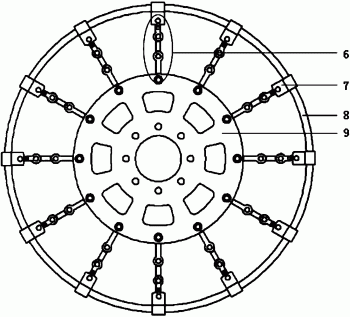

图2为本实用新型的结构示意图。
图中,1-第一铰链,2-螺母,3-螺栓,4-第二铰链,5-第三铰链,6-铰链组,7-卡环,8-弹性环,9-轮毂。
具体实施方式
下面结合附图对本实用新型的技术方案做进一步的详细说明:
如图1和图2所示,本实用新型公开了一种基于铰链组结构的机械弹性车轮,包含弹性环、轮毂和若干铰链组;
所述弹性环上均匀设有若干卡环;
所述卡环的数量和所述铰链组相同,且卡环上均设有卡环连接孔;
所述轮毂上设有和所述弹性环上的卡环一一对应的轮毂连接孔;
所述铰链组和所述卡环一一对应设置,铰链组的一端和其对应卡环的卡环连接孔相连、另一端和该卡环对应的轮毂连接孔相连。
所述铰链组包含至少两个铰链,每个铰链两端均设有铰链连接孔;
所述铰链组中的铰链通过螺母、螺栓依次顺序相连,且首尾两个铰链通过螺母、螺栓分别和铰链组对应卡环的卡环连接孔、铰链组对应卡环对应的轮毂连接孔相连。
所述铰链组中铰链的数量范围优先为2到4个,根据具体的机械弹性车轮需求确定。
所述铰链由金属弹性材料或者非金属弹性材料制成。
图1中的铰链组是包含三个铰链的一个具体实施例,包含第一至第三铰链,其中,第一铰链一端通过螺母、螺栓和铰链组对应卡环的卡环连接孔相连,另一端通过螺母、螺栓和第二铰链的一端相连;第二铰链的另一端通过螺母、螺栓和第三铰链的一端相连;第三铰链的另一端通过螺母、螺栓和铰链组对应卡环对应的轮毂连接孔相连。
本实用新型专利是一种新型机械弹性安全车轮的主要链接部件,主要作用是传递来自车轴的转矩,并利用其可以自由转动弯曲的特点来缓解来自路面不同程度的冲击,提高车内人员乘坐舒适性。
