专利摘要
本实用新型提供一种基于传统民居用的可折叠的轮椅坡道,所述的可折叠的轮椅坡道活动设置在门槛一侧的门体上;所述的可折叠的轮椅坡道包括可折叠的底座,以及设置在可折叠底座上的坡道;所述的可折叠的底座包括多个横杆,以及与多个横杆连接的以实现横杆折叠的伸缩架;所述的坡道包括多个设置在横杆上的可折叠的支撑板。本实用新型结构简单,实用性强,该折叠坡道能在不需要使用时折叠起来,从而减小其体积,占用空间小,支撑板两侧设有提手,方便坡道的折叠;底座采用铝材制成,在进一步降低坡道本身的重量的同时,保证坡道的稳定性;并且通过在坡道板面两侧设置有凸起防护结构,板面设置了防滑纹路,保证其结构的稳定性及安全性;使用简单便捷。
权利要求
1.一种基于传统民居用的可折叠的轮椅坡道,所述的可折叠的轮椅坡道活动设置在门槛一侧的门体上;
其特征在于:所述的可折叠的轮椅坡道包括可折叠的底座,以及设置在可折叠底座上的坡道;
所述的可折叠的底座包括多个横杆,以及与多个横杆连接的以实现横杆折叠的伸缩架;
所述的坡道包括多个设置在横杆上的可折叠的支撑板。
2.根据权利要求1所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:远离门槛一侧的所述的横杆通过合页与门体连接。
3.根据权利要求1所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:每个所述的横杆上对称开设有2个滑槽,所述的滑槽用于与伸缩架连接。
4.根据权利要求3所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的伸缩架包括多个第一连杆、多个第二连杆、多个滑动件、以及多个连接件,所述的第一连杆或第二连杆通过相应的滑动件与滑槽连接,并可在滑槽内滑动,所述的第一连杆与第二连杆之间或第一连杆、第二连杆与横杆之间通过连接件连接。
5.根据权利要求1所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的支撑板的数量为2个,每个所述的支撑板包括第一连接板和第二连接板,所述的第一连接板与第二连接板之间通过相应的折叠合页设置在相应的横杆上。
6.根据权利要求5所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的第一连接板宽度大于第二连接板的宽度。
7.根据权利要求5所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:当两所述的支撑板铺平时,两所述的第二连接板相接触。
8.根据权利要求6所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的第一连接板的外侧还设置有相应的挡板,所述的第一连接板和第二连接板上还设置有防滑纹路。
9.根据权利要求4所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的横杆的数量为4根,分别为第一横杆、第二横杆、第三横杆、第四横杆,所述的第一连杆与第二连杆的数量也均为4根,分别为第一连杆a、第一连杆b、第一连杆c、第一连杆d、第二连杆a、第二连杆b、第二连杆c、第二连杆d。
10.根据权利要求9所述的一种基于传统民居用的可折叠的轮椅坡道,其特征在于:所述的第一连杆a和第一连杆b的一端通过同一连接件固定在第一横杆的两个滑槽中间位置;所述的第一连杆a的另一端通过一滑动件与设置在第二横杆的一滑槽内的第二连杆c的一端连接;
所述第一连杆b的另一端通过另一滑动件与设置在第二横杆的另一滑槽内的第二连杆d的一端连接;所述的第二连杆c和第二连杆d通过通一连接件与第三横杆的中央位置连接,并且所述第二连杆c和第二连杆d的另一端通过相应的滑动件与第四横杆的相应滑连接;
所述的第二连杆a和第二连杆b的一端分别通过相应的滑动件与第一横杆的相应的滑槽连接;并且所述第二连杆a和第二连杆b通过通一连接件与第二横杆的中央位置连接;所述的第二连杆a的另一端通过一滑动件与设置在第三横杆的一滑槽内的第一连杆d的一端连接,
所述的第二连杆b的另一端通过另一滑动件与设置在第三横杆的另一滑槽内的第一连杆c的一端连接;
所述的第一连杆c与第一连杆d的另一端通过同一连接件与第四横杆的中央位置连接;
并且所述第二连杆a还通过相应的连接件与第一连杆a、第二连杆d连接;
所述的第二连杆b还通过相应的连接件与第一连杆b、第二连杆c连接;
所述的第二连杆c和第二连杆d还分别与第一连杆d、第一连杆c连接。
说明书
技术领域
本实用新型涉及建筑技术领域,尤其是一种基于传统民居用的可折叠的轮椅坡道。
背景技术
中国传统民居中大门入口都会设置有门槛,为了方便乘轮椅者通行,需借助辅助坡道。现有的辅助坡道主要是采用混凝土浇注的永久轮椅坡道,或者是铝合金(或木制)整体式轮椅坡道。
然而,现有的混凝土轮椅坡道现浇永久固定于地面,不可移动,体积较大,占用空间大,影响农村巷道通行。而铝合金(或木制)整体式轮椅坡道虽然避免了混凝土的坡道的问题,但是,铝合金(或木制)整体式轮椅坡道依旧存在不可折叠且体量大的问题,影响农村巷道通行,同时使用过程中可能会出现滑移,存在安全隐患。
发明内容
针对现有技术的不足,本实用新型提供一种实用性强的用于传统民居的可折叠的轮椅坡道,该坡道在不使用时可折叠,占用空间小,而且使用方便。
本实用新型的技术方案为:一种基于传统民居用的可折叠的轮椅坡道,所述的可折叠的轮椅坡道活动设置在门槛一侧的门体上;
所述的可折叠的轮椅坡道包括可折叠的底座,以及设置在可折叠底座上的坡道;
所述的可折叠的底座包括多个横杆,以及与多个横杆连接的以实现横杆折叠的伸缩架;
所述的坡道包括多个设置在横杆上的可折叠的支撑板。
优选的,远离门槛一侧的所述的横杆通过合页与门体连接。
优选的,每个所述的横杆上对称开设有2个滑槽,所述的滑槽用于与伸缩架连接。
优选的,所述的伸缩架包括多个第一连杆、多个第二连杆、多个滑动件、以及多个连接件,所述的第一连杆或第二连杆通过相应的滑动件与滑槽连接,并可在滑槽内滑动,所述的第一连杆与第二连杆之间或第一连杆、第二连杆与横杆之间通过连接件连接。
优选的,每个所述的支撑板包括第一连接板和第二连接板,所述的第一连接板与第二连接板之间通过相应的折叠合页设置在相应的横杆上。
优选的,所述的第一连接板宽度大于第二连接板的宽度。
优选的,所述的第一连接板的外侧还设置有相应的挡板,所述的第一连接板和第二连接板上还设置有防滑纹路。
优选的,所述的第一连接板外侧还设置有相应的把手。
优选的,所述的支撑板的数量为2个,并且两所述的支撑板铺平时,两所述的第二连接板接触。
优选的,所述的横杆的数量为4根,分别为第一横杆、第二横杆、第三横杆、第四横杆,所述的第一连杆与第二连杆的数量也均为4根,分别为第一连杆a、第一连杆b、第一连杆c、第一连杆d、第二连杆a、第二连杆b、第二连杆c、第二连杆d。
优选的,所述的第一连杆a和第一连杆b的一端通过同一连接件固定在第一横杆的两个滑槽中间位置;所述的第一连杆a的另一端通过一滑动件与设置在第二横杆的一滑槽内的第二连杆c的一端连接;
所述第一连杆b的另一端通过另一滑动件与设置在第二横杆的另一滑槽内的第二连杆d的一端连接;所述的第二连杆c和第二连杆d通过通一连接件与第三横杆的中央位置连接,并且所述第二连杆c和第二连杆d的另一端通过相应的滑动件与第四横杆的相应滑连接;
所述的第二连杆a和第二连杆b的一端分别通过相应的滑动件与第一横杆的相应的滑槽连接;并且所述第二连杆a和第二连杆b通过通一连接件与第二横杆的中央位置连接;所述的第二连杆a的另一端通过一滑动件与设置在第三横杆的一滑槽内的第一连杆d的一端连接,
所述的第二连杆b的另一端通过另一滑动件与设置在第三横杆的另一滑槽内的第一连杆c的一端连接;
所述的第一连杆c与第一连杆d的另一端通过同一连接件与第四横杆的中央位置连接;
并且所述第二连杆a还通过相应的连接件与第一连杆a、第二连杆d连接;
所述的第二连杆b还通过相应的连接件与第一连杆b、第二连杆c连接;
所述的第二连杆c和第二连杆d还分别与第一连杆d、第一连杆c连接。
本实用新型的有益效果为:
1、本实用新型结构简单,实用性强,该折叠坡道能在不需要使用时折叠起来,从而减小其体积,占用空间小,支撑板两侧设有提手,方便坡道的折叠;
2、底座采用铝材制成,在进一步降低坡道本身的重量的同时,保证坡道的稳定性;并且通过在坡道板面两侧设置有凸起防护结构,板面设置了防滑纹路,保证其结构的稳定性及安全性;
3、多个支撑杆通过伸缩架连接,从而实现底座的展开与收缩,便于拉伸使用。使用简单便捷。
附图说明

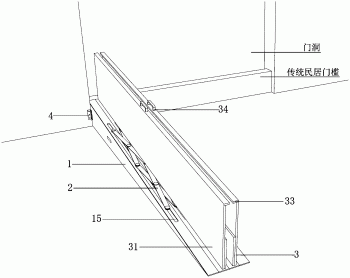

图1为本实用新型的结构示意图;
图2为本实用新型轮椅坡道的使用结构图;
图3为本实用新型底座展开后的结构示意图;
图4为本实用新型支撑板部分展开的结构示意图;
图5为本实用新型支撑板全部展开后的结构示意图;
图6为本实用新型伸缩架的结构示意图;
图中,1-底座,2-伸缩架,3-支撑板,4-合页,11-第一横杆,12-第二横杆,13-第三横杆,14-第四横杆,15-滑槽,21-第一连杆a,22第一连杆b,23-第一连杆c,24-第一连杆d,25-第二连杆a,26-第二连杆b,27-第二连杆c,28-第二连杆d,29-滑动件,30-连接件,31-第一连接板,32-第二连接板,33-挡板,34-把手,35-折叠合页。
具体实施方式
下面结合附图对本实用新型的具体实施方式作进一步说明:
如图1所示,一种基于传统民居用的可折叠的轮椅坡道,所述的可折叠的轮椅坡道活动设置在门槛一侧的门体上;如图2所示,在不使用的时候可将该可折叠的轮椅坡道折叠后与门体贴合,在使用的时候,通过打开可折叠的轮椅坡道并向门槛方向拉伸,解决了现有的坡道不可收缩的问题。
所述的可折叠的轮椅坡道包括可折叠的底座1,以及设置在可折叠底座1上的坡道;所述的底座1采用铝材材料制成,不仅保证其稳定性,而且也减轻了装置的整体重量,方能收纳。
本实施例中,如图3和6所示,所述的可折叠的底座1包括4个横杆,以及与4个横杆连接的以实现4个横杆伸缩的伸缩架2;4个横杆分别为第一横杆11、第二横杆12、第三横杆13、第四横杆14,其中,第一横杆的一端通过一合页4与门体活动连接,以将底座1折叠后贴合门体。四个横杆之间通过伸缩架2实现伸缩。并且每个所述的横杆上均设置有2个滑槽15,以实现与伸缩架2连接。
本实施例中,如图6所示,所述的伸缩架2包括4个第一连杆、4个第二连杆、多个滑动件29、以及多个连接件30,其中,4个第一连杆和4个第二连杆分别为第一连杆a21、第一连杆b22、第一连杆c23、第一连杆d24、第二连杆a25、第二连杆b26、第二连杆c27、第二连杆d28。
优选的,本实施例中,伸缩架2与底座1的之间的连接关系具体为:
所述的第一连杆a21和第一连杆b22的一端通过同一连接件30固定在第一横杆11的两个滑槽15中间位置;所述的第一连杆a21的另一端通过一滑动件29与设置在第二横杆12的一滑槽15内的第二连杆c27的一端连接;
所述第一连杆b22的另一端通过另一滑动件29与设置在第二横杆12的另一滑槽15内的第二连杆d28的一端连接;所述的第二连杆c27和第二连杆d28通过同一连接件30与第三横杆13的中央位置连接,并且所述第二连杆c27和第二连杆d28的另一端通过相应的滑动件29与第四横杆14的相应滑槽15连接。
所述的第二连杆a25和第二连杆b26的一端分别通过相应的滑动件29与第一横杆11的相应的滑槽15连接;并且所述第二连杆a25和第二连杆b26通过同一连接件30与第二横杆12的中央位置连接;所述的第二连杆a25的另一端通过一滑动件29与设置在第三横杆13的一滑槽15内的第一连杆d24的一端连接。
所述的第二连杆b26的另一端通过另一滑动件29与设置在第三横杆13的另一滑槽15内的第一连杆c23的一端连接。
所述的第一连杆c23与第一连杆d24的另一端通过同一连接件30与第四横杆14的中央位置连接;
并且所述第二连杆a25还通过相应的连接件30与第一连杆a21、第二连杆d28连接;
所述的第二连杆b26还通过相应的连接件30与第一连杆b22、第二连杆c27连接;
所述的第二连杆c27和第二连杆d28还分别与第一连杆d24、第一连杆c23连接。
如图4和5所示,本实施例所述的坡道包括2个设置在底座上的可折叠的支撑板3。每个所述的支撑板3包括第一连接板31和第二连接板32,所述的第一连接板31与第二连接板32之间通过相应的折叠合页35设置在相应的横杆上。本实施例中,2个所述的支撑板3分别设置在第二横杆12和第三横杆13上。并且所述的第一连接板31的宽度大于第二连接板32的宽度。当两所述的支撑板3铺平时,两所述的第二连接板32接触。
优选的,所述的第一连接板31的外侧还设置有相应的挡板33,所述的第一连接板31和第二连接板32上还设置有相应的防滑纹路。
优选的,所述的第一连接板31外侧还设置有相应的把手35,并且第二横杆12、第三横杆13、第四横杆14上也设置有相应的把手35,从而方便支撑板3和底座1的伸缩。
上述实施例和说明书中描述的只是说明本实用新型的原理和最佳实施例,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。
