专利摘要

本实用新型公开了一种非物质文化遗产宣传装置，通过设置展示装置，并在展示装置内设置传送机构和驱动机构，能够通过驱动机构间歇性驱动传送机构工作，进而使传送机构中的皮带移动，使皮带带动其上固定的二号展示框随之间歇性移动，进而能够使不同的二号展示框内的展示画纸移动到电子显示屏的一侧，能够静态的展示画纸结合电子显示屏上动态的画面，起到良好的宣传效果；通过设置一号展示框，并在一号展示框内设置宣传报，由于宣传报的体积较大，使宣传报的足够吸睛，进而能够使经过的人一目了然，从而使人们及时了解宣传的内容。

权利要求

1.一种非物质文化遗产宣传装置，包括展示板体，其特征在于：该展示板体包括展示板(3)、设置在展示板(3)两侧的一号展示框(2)和展示装置(1)，所述展示板(3)前安装有若干个电子显示屏(4)，所述展示装置(1)包括传送机构和驱动机构(15)，该传送机构包括主动辊(12)、从动辊(13)和皮带(14)，所述主动辊(12)和从动辊(13)通过皮带(14)相连接，所述主动辊(12)的一端的外壁上等距离固定有若干个固定块(16)，所述驱动机构(15)包括二号伺服电机(17)、一号连接板(18)、二号连接杆(19)和推板(20)，所述二号伺服电机(17)的输出轴的末端固定连接一号连接板(18)的一端，所述一号连接板(18)的另一端活动连接二号连接杆(19)的一端，所述二号连接杆(19)的另一端固定有推板(20)，所述推板(20)间歇性推动固定块(16)；该展示板体的底端的两侧对称固定有支撑管(6)，所有的支撑管(6)内均伸入有支撑腿(7)。

2.根据权利要求1所述的一种非物质文化遗产宣传装置，其特征在于：所述皮带(14)的外表面等距离固定有若干个二号展示框(11)，所述二号展示框(11)的一侧为开口状设置，所有的二号展示框(11)内均插入有展示画纸。

3.根据权利要求1所述的一种非物质文化遗产宣传装置，其特征在于：所述支撑腿(7)的两侧均设置有两个对称的安装板，该安装板之间安装有一个主动齿轮(8)和若干个从动齿轮(10)，所述支撑管(6)的两侧的内壁上均布满齿条，所述主动齿轮(8)和所有的从动齿轮(10)均与支撑管(6)的两侧壁上的齿条相啮合，且所述主动齿轮(8)固定在一号伺服电机(9)的输出轴的末端。

4.根据权利要求1所述的一种非物质文化遗产宣传装置，其特征在于：所述一号展示框(2)的一侧通过合叶连接有活动门，所述一号展示框(2)的内部放置有宣传报。

5.根据权利要求1所述的一种非物质文化遗产宣传装置，其特征在于：该展示板体的顶端固定有遮雨棚(5)。

说明书

技术领域

本实用新型涉及一种宣传装置，具体是一种非物质文化遗产宣传装置。

背景技术

非物质文化遗产，根据联合国教科文组织的《保护非物质文化遗产公约》定义，非物质文化遗产指被各群体、团体、有时为个人所视为其文化遗产的各种实践、表演、表现形式、知识体系和技能及其有关的工具、实物、工艺品和文化场所。

随着社会的发展，各种西方文化传入我国，国内的年轻人对西方文化的学习力度加大，相应的，对于国内的非物质文化遗产的了解却越来越少，导致非物质文化遗产的传播范围越来越窄，甚至容易出现断层，因而，对于非物质文化遗产的宣传尤为重要。

目前，市场上出现的宣传装置无法做到动静结合，人们对于非物质文化遗产的了解较少，宣传时，若只看到宣传画，了解的不多，提高不了人们对非物质文化遗产的兴趣，对此，需要进行改进。

实用新型内容

本实用新型的目的在于提供一种非物质文化遗产宣传装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种非物质文化遗产宣传装置，包括展示板体，该展示板体包括展示板、设置在展示板两侧的一号展示框和展示装置，所述展示板前安装有若干个电子显示屏，所述展示装置包括传送机构和驱动机构，该传送机构包括主动辊、从动辊和皮带，所述主动辊和从动辊通过皮带相连接，所述主动辊的一端的外壁上等距离固定有若干个固定块，所述驱动机构包括二号伺服电机、一号连接板、二号连接杆和推板，所述二号伺服电机的输出轴的末端固定连接一号连接板的一端，所述一号连接板的另一端活动连接二号连接杆的一端，所述二号连接杆的另一端固定有推板，所述推板间歇性推动固定块；该展示板体的底端的两侧对称固定有支撑管，所有的支撑管内均伸入有支撑腿。

作为本实用新型进一步的方案：所述皮带的外表面等距离固定有若干个二号展示框，所述二号展示框的一侧为开口状设置，所有的二号展示框内均插入有展示画纸。

作为本实用新型进一步的方案：所述支撑腿的两侧均设置有两个对称的安装板，该安装板之间安装有一个主动齿轮和若干个从动齿轮，所述支撑管的两侧的内壁上均布满齿条，所述主动齿轮和所有的从动齿轮均与支撑管的两侧壁上的齿条相啮合，且所述主动齿轮固定在一号伺服电机的输出轴的末端。

作为本实用新型进一步的方案：所述一号展示框的一侧通过合叶连接有活动门，所述一号展示框的内部放置有宣传报。

作为本实用新型进一步的方案：该展示板体的顶端固定有遮雨棚。

与现有技术相比，本实用新型的有益效果是：

1、通过设置展示装置，并在展示装置内设置传送机构和驱动机构，能够通过驱动机构间歇性驱动传送机构工作，进而使传送机构中的皮带移动，使皮带带动其上固定的二号展示框随之间歇性移动，进而能够使不同的二号展示框内的展示画纸移动到电子显示屏的一侧，能够静态的展示画纸结合电子显示屏上动态的画面，起到良好的宣传效果；

2、通过设置一号展示框，并在一号展示框内设置宣传报，由于宣传报的体积较大，使宣传报的足够吸睛，进而能够使经过的人一目了然，从而使人们及时了解宣传的内容；

3、通过设置支撑管和支撑腿，并在支撑腿的两侧设置相对称的安装板，再在安装板之间设置主动齿轮和从动齿轮，进而使主动齿轮转动带动与之啮合的支撑管上下移动，从而使支撑管带动其顶端的展示板体上下移动，进而能够配合宣传展示使用。

附图说明

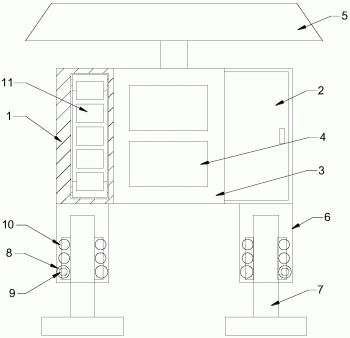

图1为本实用新型一种非物质文化遗产宣传装置的整体结构图。

图2为本实用新型一种非物质文化遗产宣传装置的展示装置的结构图。

图3为本实用新型一种非物质文化遗产宣传装置的驱动机构的结构图。

图4为本实用新型一种非物质文化遗产宣传装置的支撑管的侧视图。

图5为本实用新型一种非物质文化遗产宣传装置的二号展示框的侧视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种非物质文化遗产宣传装置，包括展示板体，该展示板体包括展示板3、设置在展示板3两侧的一号展示框2和展示装置1，展示板3前安装有若干个电子显示屏4，展示装置1包括传送机构和驱动机构15，该传送机构包括主动辊12、从动辊13和皮带14，主动辊12和从动辊13通过皮带14相连接，主动辊12的一端的外壁上等距离固定有若干个固定块16，驱动机构15包括二号伺服电机17、一号连接板18、二号连接杆19和推板20，二号伺服电机17的输出轴的末端固定连接一号连接板18的一端，一号连接板18的另一端活动连接二号连接杆19的一端，二号连接杆19的另一端固定有推板20，推板20间歇性推动固定块16；该展示板体的底端的两侧对称固定有支撑管6，所有的支撑管6内均伸入有支撑腿7；通过设置展示装置1，并在展示装置1内设置传送机构和驱动机构15，能够通过驱动机构15间歇性驱动传送机构工作，进而使传送机构中的皮带14移动，使皮带14带动其上固定的二号展示框11随之间歇性移动，进而能够使不同的二号展示框11内的展示画纸移动到电子显示屏4的一侧，能够静态的展示画纸结合电子显示屏4上动态的画面，起到良好的宣传效果。

请参阅图1～2，皮带14的外表面等距离固定有若干个二号展示框11，二号展示框11的一侧为开口状设置，所有的二号展示框11内均插入有展示画纸；便于通过皮带14移动带动二号展示框11移动，进而使二号展示框11内的展示画纸能够随之移动，便于人们了解大量的内容。

请参阅图1和图4，支撑腿7的两侧均设置有两个对称的安装板，该安装板之间安装有一个主动齿轮8和若干个从动齿轮10，支撑管6的两侧的内壁上均布满齿条，主动齿轮8和所有的从动齿轮10均与支撑管6的两侧壁上的齿条相啮合，且主动齿轮8固定在一号伺服电机9的输出轴的末端；便于通过主动齿轮8和从动齿轮10驱动支撑管6上下移动，从而能够改变展示板体的高度，进而能够便于更多的人看到，起到良好的宣传效果。

请参阅图1和图5，一号展示框2的一侧通过合叶连接有活动门，一号展示框2的内部放置有宣传报；该展示板体的顶端固定有遮雨棚5；便于打开活动门，将宣传报放入一号展示框2内，能够起到遮雨和遮阳的效果。

工作原理：将宣传画纸插入二号展示框11中，将宣传报放入一号展示框2中；再将该装置放置在合适的位置时，根据需要，先将一号伺服电机9开启，使一号伺服电机9工作带动主动齿轮8转动，使主动齿轮8转动带动与之相啮合的支撑管6上的齿条上下移动，其余的从动齿轮10能够自由转动，当支撑管6上下移动时，能够起到辅助支撑管6上下移动，支撑管6上下移动能够带动展示板体上下移动，使展示板体移动到合适的位置；然后再将驱动机构15中的一号伺服电机9和电子显示屏4开启，使一号伺服电机9工作带动其输出轴端的一号连接板18转动，进而使一号连接板18转动带动二号连接杆19移动，进而使二号连接杆19带动推板20移动，从而使推板20间歇性的推动主动辊12一侧的固定块16，进而使主动辊12转动带动皮带14移动，使皮带14带动其外壁上的二号展示框11移动，进而使二号展示框11配合电子显示屏4上宣传的内容，使得电子显示屏4上的动态宣传内容配合宣传画纸上的宣传内容，能够对非物质文化遗产进行详细的描述，起到良好的宣传效果；同时，一号展示框2内的宣传报能够起到良好的宣传效果，进而能够使人们醒目的了解到宣传的主要内容。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
