专利摘要

本实用新型提供一种便携式自行车后视镜，包括套在自行车把手端部的套筒，套筒的圆周侧壁上开设有螺纹孔，螺纹孔内设有锁紧螺栓，套筒的圆周侧壁上设有支座，支座上转动连接有转轴，转轴的中部连接有第一连杆，第一连杆的一端转动连接有第二连杆，第一连杆和第二连杆过盈配合，第二连杆的一端设有凸面镜，转轴的一端伸出支座的一侧，转轴伸出支座一侧的一端设有六棱柱，六棱柱外滑动套设有定位板，定位板的圆周侧壁上设有连接板，连接板上开设有连接孔，支座的外侧设有与连接孔配合的若干连接柱，六棱柱的一端设有直径大于六棱柱外径的把手，本实用新型提供了一种提高自行车出行安全性的便携式自行车后视镜。

权利要求

1.一种便携式自行车后视镜，其特征在于：包括套在自行车把手端部的套筒，所述套筒的圆周侧壁上开设有螺纹孔，所述螺纹孔内设有锁紧螺栓，所述套筒的圆周侧壁上设有支座，所述支座上转动连接有转轴，所述转轴的中部连接有第一连杆，所述第一连杆的一端转动连接有第二连杆，所述第一连杆和第二连杆过盈配合，所述第二连杆的一端设有凸面镜，所述转轴的一端伸出支座的一侧，所述转轴伸出支座一侧的一端设有六棱柱，所述六棱柱外滑动套设有定位板，所述定位板的圆周侧壁上设有连接板，所述连接板上开设有连接孔，所述支座的外侧设有与连接孔配合的若干连接柱，所述六棱柱的一端设有直径大于六棱柱外径的把手。

2.根据权利要求1所述的一种便携式自行车后视镜，其特征在于：所述套筒内设有深入自行车把手端部的定位柱。

3.根据权利要求1所述的一种便携式自行车后视镜，其特征在于：所述把手上设有摩擦纹。

4.根据权利要求1所述的一种便携式自行车后视镜，其特征在于：所述套筒的圆周侧壁上设有用于容纳锁紧螺栓端部的容纳槽。

说明书

技术领域

本实用新型涉及自行车技术领域，具体为一种便携式自行车后视镜。

背景技术

近几年,随着温室效应的日益严重,全球都已经意识到环保的重要性,因而提出了"节能减排"。而"节能减排"不仅是对企业提出的要求,更是要求人们在日常生活中从点点滴滴做起。为了响应国家“节能减排”的号召，不少中小学生选择以骑行作为主要的交通出行方式，但是按标配，自行车通常是没有反光镜的，而电瓶车的反光镜无法适配自行车，市面上不少的自行车用反光镜则结构复杂且重量较大。这个不起眼的细节，则对我们“安全出行”的理念，埋下了极大地隐患，人们骑自行车时都会有这样体会，转弯前需首先观察前方和后方的行人及车辆，但因为没有反光镜常常感到顾此失彼，雨天被雨衣遮住视线时更会惊恐不安，这是不小的事故隐患。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种提高自行车出行安全性的便携式自行车后视镜，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便携式自行车后视镜，包括套在自行车把手端部的套筒，所述套筒的圆周侧壁上开设有螺纹孔，所述螺纹孔内设有锁紧螺栓，所述套筒的圆周侧壁上设有支座，所述支座上转动连接有转轴，所述转轴的中部连接有第一连杆，所述第一连杆的一端转动连接有第二连杆，所述第一连杆和第二连杆过盈配合，所述第二连杆的一端设有凸面镜，所述转轴的一端伸出支座的一侧，所述转轴伸出支座一侧的一端设有六棱柱，所述六棱柱外滑动套设有定位板，所述定位板的圆周侧壁上设有连接板，所述连接板上开设有连接孔，所述支座的外侧设有与连接孔配合的若干连接柱，所述六棱柱的一端设有直径大于六棱柱外径的把手。

进一步的，所述套筒内设有深入自行车把手端部的定位柱。

进一步的，所述把手上设有摩擦纹。

进一步的，所述套筒的圆周侧壁上设有用于容纳锁紧螺栓端部的容纳槽。

(三)有益效果

综上所述，本实用新型整体结构拆装方便，便于携带，提高自行车出行的安全性。

附图说明

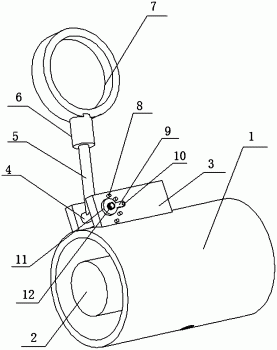

图1为本实用新型一种便携式自行车后视镜的结构示意图一；

图2为本实用新型一种便携式自行车后视镜的结构示意图二；

图3为转轴处的结构示意图。

图中：1、套筒；2、定位柱；3、支座；4、转轴；5、第一连杆；6、第二连杆；7、凸面镜；8、连接柱；9、连接板；10、连接孔；11、定位板；12、把手；13、锁紧螺栓；14、容纳槽；15、六棱柱。

具体实施方式

参照图1至图3对本实用新型一种便携式自行车后视镜的实施例作进一步说明。

一种便携式自行车后视镜，包括套在自行车把手12端部的套筒1，所述套筒1的圆周侧壁上开设有螺纹孔，所述螺纹孔内设有锁紧螺栓13，所述套筒1的圆周侧壁上设有支座3，所述支座3上转动连接有转轴4，所述转轴4的中部连接有第一连杆5，所述第一连杆5的一端转动连接有第二连杆6，所述第一连杆5和第二连杆6过盈配合，所述第二连杆6的一端设有凸面镜7，所述转轴4的一端伸出支座3的一侧，所述转轴4伸出支座3一侧的一端设有六棱柱15，所述六棱柱15外滑动套设有定位板11，所述定位板11的圆周侧壁上设有连接板9，所述连接板9上开设有连接孔10，所述支座3的外侧设有与连接孔10配合的若干连接柱8，所述六棱柱15的一端设有直径大于六棱柱15外径的把手12。

在使用后视镜的时候，现有的自行车把手12其端部一般都是可拆卸中空的，本实施新型的后视镜套装在自行车把手12端部，并通过锁紧螺栓13锁紧固定套筒1，通过转动第二连杆6来调节凸面镜7的后视角度，由于第一连杆5和第二连杆6是过盈配合，使得第二连杆6每次转动后都具有预紧力，不会自由转动，可保持当前的角度，同时还可以向外滑动定位板11，使得定位板11上的连接孔10不再与连接柱8配合，再转动定位板11，使得定位板11带动六棱柱15转动，六棱柱15带动转轴4转动一定角度，从而可调节凸面镜7的后视角度，适用不同人群，调整完毕后再滑动定位板11将连接孔10与连接柱8配合即可固定凸面镜7，上述装置可用于一般自行车，也可用于共享单车，整体装置可拆卸，便于携带实用，提高了自行车出行的安全性。

本实施例优选的所述套筒1内设有深入自行车把手12端部的定位柱2，便于定位固定套筒1。

本实施例优选的所述把手12上设有摩擦纹，便于转动把手12。

本实施例优选的所述套筒1的圆周侧壁上设有用于容纳锁紧螺栓13端部的容纳槽14，将锁紧螺栓13设在容纳槽14内可避免影响骑行人员的操作手杆。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
