专利摘要

本实用新型公开了一种非物质文化遗产宣传用滚动广告牌，通过在支撑管上设置固定管，再在固定管内设置两个驱动辊，并在驱动辊外设置齿条，使驱动辊与支撑柱上的齿条相啮合，能够使驱动辊转动带动支撑柱上下移动，进而使支撑柱带动滚动广告牌和展示框上下移动，从而能够根据安装的地段不同，调节滚动广告牌本体和展示框的高度，不仅能够方便安装，同时，能够减少实地考察需要消耗的时间，进而能够提高安装效率；通过设置翻转机构，能够使翻转机构工作，使轮子翻转到底座的下方，从而使滚动广告牌本体和展示框能够通过轮子移动，使该广告牌在安装时，方便移动该广告牌。

权利要求

1.一种非物质文化遗产宣传用滚动广告牌，包括滚动广告牌本体(1)和设置在滚动广告牌本体(1)的两侧的展示框(2)，其特征在于：所述滚动广告牌本体(1)和展示框(2)的底端对称固定有支撑柱(3)，所述支撑柱(3)的底端均伸入支撑管(4)内设置，所述支撑柱(3)的两侧均布满齿条(6)，所述支撑管(4)的两侧的内壁上也均布满齿条(6)，所述支撑柱(3)通过齿条(6)与支撑管(4)相啮合；所述支撑管(4)的中部均设置有固定管(5)，所述固定管(5)的内部设置有两个驱动辊(7)，两个驱动辊(7)上均布满齿条(6)，且该驱动辊(7)也均通过齿条(6)与支撑柱(3)相啮合；所述支撑管(4)的底端均固定在支撑座的顶端，该支撑座均固定在底座(9)的上端面，该支撑座的内部均设置有翻转机构(8)。

2.根据权利要求1所述的一种非物质文化遗产宣传用滚动广告牌，其特征在于：所述驱动辊(7)的两端均固定有连接杆，且所有的连接杆均通过轴承安装在固定管(5)的内壁上，一个驱动辊(7)的一端的连接杆上固定有从动齿轮(12)，所述固定管(5)的内壁上还安装有伺服电机(10)，所述伺服电机(10)的输出轴上固定有主动齿轮(11)，所述主动齿轮(11)和从动齿轮(12)通过链条(13)相连接。

3.根据权利要求1所述的一种非物质文化遗产宣传用滚动广告牌，其特征在于：该支撑座的内部均固定有安装板(14)，所述翻转机构(8)均安装在安装板(14)上，且所述翻转机构(8)均贯穿底座(9)设置。

4.根据权利要求1所述的一种非物质文化遗产宣传用滚动广告牌，其特征在于：所述翻转机构(8)均包括气缸(15)、一号连接杆(16)、轮子(17)、二号连接杆(18)和三号连接杆(19)，所述气缸(15)远离活塞杆的一端活动连接在安装板(14)上，所述气缸(15)的活塞杆的末端活动连接一号连接杆(16)的一端，所述一号连接杆(16)的另一端活动连接有轮子(17)，所述一号连接杆(16)上靠近轮子(17)的一侧活动连接二号连接杆(18)的一端，所述二号连接杆(18)的另一端活动连接三号连接杆(19)的一端，所述三号连接杆(19)的另一端活动安装在安装板(14)上。

5.根据权利要求1所述的一种非物质文化遗产宣传用滚动广告牌，其特征在于：所述展示框(2)前均通过合叶连接有活动门。

说明书

技术领域

本实用新型涉及一种滚动广告牌，具体是一种非物质文化遗产宣传用滚动广告牌。

背景技术

非物质文化遗产，根据联合国教科文组织的《保护非物质文化遗产公约》定义，非物质文化遗产指被各群体、团体、有时为个人所视为其文化遗产的各种实践、表演、表现形式、知识体系和技能及其有关的工具、实物、工艺品和文化场所。

随着社会的发展，越来越多的年轻人在追求西方文化的同时，对我国的非物质文化遗产的了解却越来越少，甚至会容易出现非物质文化传承的断层，对此，更加需要加大对非物质文化的宣传。目前，市场上出现的滚动广告牌的支撑柱都是固定的，根据安装的地段不同，需要使用不同高度的支撑柱，导致在安装该滚动广告牌前，还需要实地考察，不仅消耗大量的时间，还降低了安装效率。

实用新型内容

本实用新型的目的在于提供一种非物质文化遗产宣传用滚动广告牌，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种非物质文化遗产宣传用滚动广告牌，包括滚动广告牌本体和设置在滚动广告牌本体的两侧的展示框，所述滚动广告牌本体和展示框的底端对称固定有支撑柱，所述支撑柱的底端均伸入支撑管内设置，所述支撑柱的两侧均布满齿条，所述支撑管的两侧的内壁上也均布满齿条，所述支撑柱通过齿条与支撑管相啮合；所述支撑管的中部均设置有固定管，所述固定管的内部设置有两个驱动辊，两个驱动辊上均布满齿条，且该驱动辊也均通过齿条与支撑柱相啮合；所述支撑管的底端均固定在支撑座的顶端，该支撑座均固定在底座的上端面，该支撑座的内部均设置有翻转机构。

作为本实用新型进一步的方案：所述驱动辊的两端均固定有连接杆，且所有的连接杆均通过轴承安装在固定管的内壁上，一个驱动辊的一端的连接杆上固定有从动齿轮，所述固定管的内壁上还安装有伺服电机，所述伺服电机的输出轴上固定有主动齿轮，所述主动齿轮和从动齿轮通过链条相连接。

作为本实用新型进一步的方案：该支撑座的内部均固定有安装板，所述翻转机构均安装在安装板上，且所述翻转机构均贯穿底座设置。

作为本实用新型进一步的方案：所述翻转机构均包括气缸、一号连接杆、轮子、二号连接杆和三号连接杆，所述气缸远离活塞杆的一端活动连接在安装板上，所述气缸的活塞杆的末端活动连接一号连接杆的一端，所述一号连接杆的另一端活动连接有轮子，所述一号连接杆上靠近轮子的一侧活动连接二号连接杆的一端，所述二号连接杆的另一端活动连接三号连接杆的一端，所述三号连接杆的另一端活动安装在安装板上。

作为本实用新型进一步的方案：所述展示框前均通过合叶连接有活动门。

与现有技术相比，本实用新型的有益效果是：

1、通过在支撑管上设置固定管，再在固定管内设置两个驱动辊，并在驱动辊外设置齿条，使驱动辊与支撑柱上的齿条相啮合，能够使驱动辊转动带动支撑柱上下移动，进而使支撑柱带动滚动广告牌和展示框上下移动，从而能够根据安装的地段不同，调节滚动广告牌本体和展示框的高度，不仅能够方便安装，同时，能够减少实地考察需要消耗的时间，进而能够提高安装效率；

2、通过设置翻转机构，能够使翻转机构工作，使轮子翻转到底座的下方，从而使滚动广告牌本体和展示框能够通过轮子移动，使该广告牌在安装时，方便移动该广告牌。

附图说明

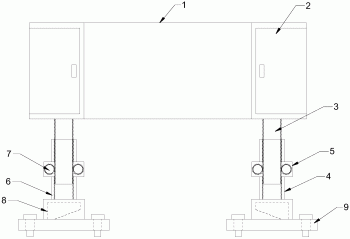

图1为本实用新型一种非物质文化遗产宣传用滚动广告牌的整体结构图。

图2为本实用新型一种非物质文化遗产宣传用滚动广告牌的固定管的内部结构图。

图3为本实用新型一种非物质文化遗产宣传用滚动广告牌的翻转机构的结构图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种非物质文化遗产宣传用滚动广告牌，包括滚动广告牌本体1和设置在滚动广告牌本体1的两侧的展示框2，滚动广告牌本体1和展示框2的底端对称固定有支撑柱3，支撑柱3的底端均伸入支撑管4内设置，支撑柱3的两侧均布满齿条6，支撑管4的两侧的内壁上也均布满齿条6，支撑柱3通过齿条6与支撑管4相啮合；支撑管4的中部均设置有固定管5，固定管5的内部设置有两个驱动辊7，两个驱动辊7上均布满齿条6，且该驱动辊7也均通过齿条6与支撑柱3相啮合；支撑管4的底端均固定在支撑座的顶端，该支撑座均固定在底座9的上端面，该支撑座的内部均设置有翻转机构8；展示框2前均通过合叶连接有活动门；能够将宣传广告报放置在展示框2内，使得宣传广告报能够结合滚动广告牌本体1，起到良好的宣传效果。

请参阅图1～2，驱动辊7的两端均固定有连接杆，且所有的连接杆均通过轴承安装在固定管5的内壁上，一个驱动辊7的一端的连接杆上固定有从动齿轮12，固定管5的内壁上还安装有伺服电机10，伺服电机10的输出轴上固定有主动齿轮11，主动齿轮11和从动齿轮12通过链条13相连接；伺服电机10工作能够带动主动齿轮11转动，再使主动齿轮11转动带动其外侧的链条13移动，进而使链条13移动带动从动齿轮12转动，进而使从动齿轮12带动连接杆转动，再使连接杆转动带动驱动辊7转动，使驱动辊7通过齿条6带动支撑柱3上下移动。

请参阅图1和图3，该支撑座的内部均固定有安装板14，翻转机构8均安装在安装板14上，且翻转机构8均贯穿底座9设置；翻转机构8均包括气缸15、一号连接杆16、轮子17、二号连接杆18和三号连接杆19，气缸15远离活塞杆的一端活动连接在安装板14上，气缸15的活塞杆的末端活动连接一号连接杆16的一端，一号连接杆16的另一端活动连接有轮子17，一号连接杆16上靠近轮子17的一侧活动连接二号连接杆18的一端，二号连接杆18的另一端活动连接三号连接杆19的一端，三号连接杆19的另一端活动安装在安装板14上；当该广告牌需要移动时，能够使翻转机构8工作，带动轮子17移动出底座9，使该广告牌能够通过轮子17移动；当该广告牌不需要移动时，使翻转机构8工作，带动轮子17移动回支撑座内，不会影响该广告牌的安装。

工作原理：先将气缸15开启，使气缸15工作推动一号连接杆16绕顶端转动，一号连接杆16转动带动轮子17转动，能够使轮子17翻转到支撑座的内部，一号连接杆16转动带动二号连接杆18移动，使二号连接杆18移动带动三号连接杆19移动，使三号连接杆19绕靠近气缸15的一端转动；当轮子17移动穿过底座9后，推动该广告牌，使该广告牌通过轮子17移动，使该广告牌能够被推动到待安装的位置；然后再将伺服电机10开启，使伺服电机10工作带动主动齿轮11转动，使主动齿轮11转动带动其外侧的链条13移动，使链条13移动带动从动齿轮12转动，进而使从动齿轮12转动带动驱动辊7转动，使驱动辊7转动带动与之相啮合的支撑柱3上下移动，另一个驱动辊7与支撑柱3相啮合，能够起到辅助支撑的作用，进而使支撑柱3能够稳定的上下移动，使支撑柱3带动其顶端的滚动广告牌本体1和展示框2上下移动，进而移动到合适的位置，使滚动广告牌本体1上的画面配合展示框2内部的宣传广告，进而能够起到良好的宣传效果。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
