专利摘要
本实用新型涉及一种组合式垂起固翼无人机,包括固定翼飞行装置和旋翼飞行装置,所述固定翼飞行装置置于旋翼飞行装置上方,固定翼飞行装置和旋翼飞行装置之间通过电磁铁吸附连接。本实用新型由旋翼飞行装置托举固定翼飞行装置实现垂直起飞,达到飞行高度后、固定翼飞行装置启动产生前进动力并由此产生升力,当升力大于重力后,与旋翼飞行装置分离,旋翼、固定翼分离运行,独立回收。用户可根据需要利用固定翼飞行速度快、距离远的优势进行远距离、长航时任务,利用旋翼能悬停、易起降等特点完成运用。
权利要求
1.一种组合式垂起固翼无人机,其特征在于,包括固定翼飞行装置和旋翼飞行装置,所述固定翼飞行装置置于旋翼飞行装置上方,固定翼飞行装置和旋翼飞行装置之间通过电磁铁吸附连接。
2.根据权利要求1所述的组合式垂起固翼无人机,其特征在于,所述旋翼飞行装置的上端设有弧形的支架,所述支架内部设有电磁感应线圈,所述固定翼飞行装置底部设有所述支架形状相适应的磁性底座。
3.根据权利要求1所述的组合式垂起固翼无人机,其特征在于,所述固定翼飞行装置上设有降落伞。
说明书
技术领域
本实用新型涉及无人机领域,更具体地说,涉及一种组合式垂起固翼无人机。
背景技术
目前,世界各国已经研制了多种不同功能、不同结构和不同气动布局的微型、轻型无人机,如:固定翼式、旋翼式和扑翼式等。固定翼和扑翼式能够实现快速前飞,旋翼式能够垂直起降和空中悬停。目前多数垂起固翼无人机要么采用可倾斜旋翼,要么采用旋翼固定翼固接的方式,虽然具有垂直起降的优点,但都存在起飞后作固定翼飞行时阻力大和无效载荷大、结构复杂的缺点。
发明内容
本实用新型要解决的技术问题在于,提供一种但是既能实现垂直起降和悬停,又能快速前飞的组合式垂起固翼无人机。
本实用新型解决其技术问题所采用的技术方案是:构造一种组合式垂起固翼无人机,包括固定翼飞行装置和旋翼飞行装置,所述固定翼飞行装置置于旋翼飞行装置上方,固定翼飞行装置和旋翼飞行装置之间通过电磁铁吸附连接。
上述方案中,所述旋翼飞行装置的上端设有弧形的支架,所述支架内部设有电磁感应线圈,所述固定翼飞行装置底部设有所述支架形状相适应的磁性底座。
上述方案中,所述固定翼飞行装置上设有降落伞。
实施本实用新型的组合式垂起固翼无人机,具有以下有益效果:
本实用新型由旋翼飞行装置托举固定翼飞行装置实现垂直起飞,达到飞行高度后、固定翼飞行装置启动产生前进动力并由此产生升力,当升力大于重力后,与旋翼飞行装置分离,旋翼、固定翼分离运行,独立回收。用户可根据需要利用固定翼飞行速度快、距离远的优势进行远距离、长航时任务,利用旋翼能悬停、易起降等特点完成运用。
附图说明
下面将结合附图及实施例对本实用新型作进一步说明,附图中:

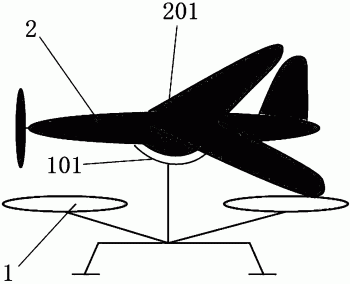

图1是本实用新型组合式垂起固翼无人机的结构示意图;
图2是本实用新型组合式垂起固翼无人机的起飞过程示意图;
图3是本实用新型组合式垂起固翼无人机的分离过程示意图。
具体实施方式
为了对本实用新型的技术特征、目的和效果有更加清楚的理解,现对照附图详细说明本实用新型的具体实施方式。
如图1-图3所示,在本实用新型的组合式垂起固翼无人机包括固定翼飞行装置2和旋翼飞行装置1。
固定翼飞行装置2置于旋翼飞行装置1上方,固定翼飞行装置2和旋翼飞行装置1之间通过电磁铁吸附连接。旋翼飞行装置1的上端设有弧形的支架101,支架101内部设有电磁感应线圈,固定翼飞行装置2底部设有支架101形状相适应的磁性底座201。通过控制电磁感应线圈的通断电即可实现固定翼飞行装置2和旋翼飞行装置1质检的固定和分离过程。
固定翼飞行装置2上设有降落伞202,便于降落回收。
使用时,由旋翼飞行装置1托举固定翼飞行装置2实现垂直起飞,达到飞行高度后、固定翼飞行装置2启动产生前进动力并由此产生升力,当升力大于重力后,与旋翼飞行装置1分离,旋翼、固定翼分离运行,独立回收。用户可根据需要利用固定翼飞行速度快、距离远的优势进行远距离、长航时任务,利用旋翼能悬停、易起降等特点完成运用。
上面结合附图对本实用新型的实施例进行了描述,但是本实用新型并不局限于上述的具体实施方式,上述的具体实施方式仅仅是示意性的,而不是限制性的,本领域的普通技术人员在本实用新型的启示下,在不脱离本实用新型宗旨和权利要求所保护的范围情况下,还可做出很多形式,这些均属于本实用新型的保护之内。
