专利摘要

本实用新型公开了一种工程船舶水下出缆装置，包括安装板，所述安装板的上端侧壁固定连接有驱动电机，所述驱动电机的输出轴固定连接有转筒，所述转筒上设有绳体，所述绳体远离转筒的一端固定连接有重物块，所述安装板的侧壁设有缆绳，所述重物块的侧壁固定连接有安装槽，所述缆绳的一端与安装槽的底壁相抵，所述安装槽中竖直设有压板，所述压板的侧壁固定连接有拉杆，所述拉杆贯穿安装槽的侧壁并固定连接有两个连杆，两个所述连杆的侧壁均通过复位弹簧与安装槽的侧壁固定连接。本实用新型能够快速地将缆绳沉入水底，而且在沉水过程中，利用重物块的重力作用保证缆绳不会过分倾斜摆动，继而使得缆绳能够稳定到达水中深处。

权利要求

1.一种工程船舶水下出缆装置，包括安装板（1），其特征在于，所述安装板（1）的上端侧壁固定连接有驱动电机（2），所述驱动电机（2）的输出轴固定连接有转筒（3），所述转筒（3）上设有绳体（4），所述绳体（4）远离转筒（3）的一端固定连接有重物块（5），所述安装板（1）的侧壁设有缆绳（6），所述重物块（5）的侧壁固定连接有安装槽（7），所述缆绳（6）的一端与安装槽（7）的底壁相抵，所述安装槽（7）中竖直设有压板（8），所述压板（8）的侧壁固定连接有拉杆（9），所述拉杆（9）贯穿安装槽（7）的侧壁并固定连接有两个连杆（10），两个所述连杆（10）的侧壁均通过复位弹簧（11）与安装槽（7）的侧壁固定连接。

2.根据权利要求1所述的一种工程船舶水下出缆装置，其特征在于，所述安装板（1）的侧壁固定连接有限位环（12），所述限位环（12）的上端侧壁转动连接有两个导向辊（13），所述绳体（4）贯穿限位环（12）。

3.根据权利要求1所述的一种工程船舶水下出缆装置，其特征在于，所述安装板（1）的侧壁固定连接有导缆器（14），所述缆绳（6）贯穿导缆器（14）。

4.根据权利要求1所述的一种工程船舶水下出缆装置，其特征在于，所述重物块（5）的侧壁开设有收纳槽，所述收纳槽的底壁固定连接有可更换电池组（15），所述可更换电池组（15）的侧壁卡接连接有与其匹配的防水灯（16）。

5.根据权利要求4所述的一种工程船舶水下出缆装置，其特征在于，所述收纳槽的两侧侧壁之间卡接连接有透明板（17），所述透明板（17）与收纳槽的连接处密封设置。

6.根据权利要求1所述的一种工程船舶水下出缆装置，其特征在于，两个所述连杆（10）远离复位弹簧（11）的侧壁之间固定连接有拉环（18）。

说明书

技术领域

本实用新型涉及工程船舶技术领域，尤其涉及一种工程船舶水下出缆装置。

背景技术

工程船舶的水上定位除极少数由于需要定位停泊区域的水深不适于抛锚定位而采用动力定位以外，一般情况下都是采用抛锚定位。抛锚定位有采用通过锚、锚链和起锚机的定位方式，也有采用依靠锚、钢丝绳和工程绞车来实现船舶定位的。

现有技术中，在对工程船舶进行定位时，需要将缆绳下放到水底，但是缆绳在下放过程中受到水流的影响而晃动，这会使得缆绳下方的长度受到影响，为此，我们提出一种工程船舶水下出缆装置来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中缆绳在下放过程中受到水流的影响而晃动，这会使得缆绳下方的长度受到影响的问题，而提出的一种工程船舶水下出缆装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种工程船舶水下出缆装置，包括安装板，所述安装板的上端侧壁固定连接有驱动电机，所述驱动电机的输出轴固定连接有转筒，所述转筒上设有绳体，所述绳体远离转筒的一端固定连接有重物块，所述安装板的侧壁设有缆绳，所述重物块的侧壁固定连接有安装槽，所述缆绳的一端与安装槽的底壁相抵，所述安装槽中竖直设有压板，所述压板的侧壁固定连接有拉杆，所述拉杆贯穿安装槽的侧壁并固定连接有两个连杆，两个所述连杆的侧壁均通过复位弹簧与安装槽的侧壁固定连接。

优选的，所述安装板的侧壁固定连接有限位环，所述限位环的上端侧壁转动连接有两个导向辊，所述绳体贯穿限位环。

优选的，所述安装板的侧壁固定连接有导缆器，所述缆绳贯穿导缆器。

优选的，所述重物块的侧壁开设有收纳槽，所述收纳槽的底壁固定连接有可更换电池组，所述可更换电池组的侧壁卡接连接有与其匹配的防水灯。

优选的，所述收纳槽的两侧侧壁之间卡接连接有透明板，所述透明板与收纳槽的连接处密封设置。

优选的，两个所述连杆远离复位弹簧的侧壁之间固定连接有拉环。

与现有技术相比，本实用新型的有益效果是：

1、通过驱动电机带动转筒转动从而放松绳体，这样重物块能够带动缆绳下降沉入水中，并且在重物块的重力作用下，使得缆绳不会到处摆动，从而保证缆绳下降深度的准确性，而且避免缆绳与水中的东西连接缠绕；

2、通过可更换电池组和防水灯能够对沉入水中的缆绳起到一定的照明效果，方便后续的操作，另外，通过限位环和导向辊可以限制绳体，保证绳体也不会从转筒上脱落。

附图说明

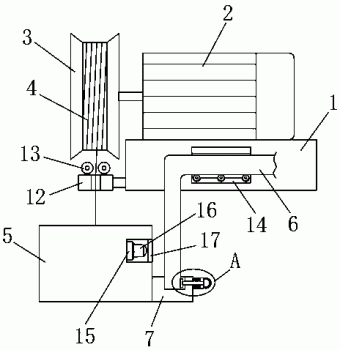

图1为本实用新型提出的一种工程船舶水下出缆装置的结构示意图；

图2为图1中A处的结构示意图。

图中：1安装板、2驱动电机、3转筒、4绳体、5重物块、6缆绳、7安装槽、8压板、9拉杆、10连杆、11复位弹簧、12限位环、13导向辊、14导缆器、15可更换电池组、16防水灯、17透明板、18拉环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种工程船舶水下出缆装置，包括安装板1，安装板1的侧壁固定连接有限位环12，限位环12的上端侧壁转动连接有两个导向辊13，绳体4贯穿限位环12，利用限位环12和导向辊13的配合作用保证绳体4在放松或者收紧时能够稳定地套在转筒3上，不会从转筒3上脱离，安装板1的侧壁固定连接有导缆器14，缆绳6贯穿导缆器14，利用导缆器14的限制，能够保证缆绳6在下沉的过程中不会与安装板1发生剧烈的摩擦，保证缆绳6的安全使用，安装板1的上端侧壁固定连接有驱动电机2，驱动电机2能够正反向转动，从而带动转筒3正反向转动，这样既能够收紧绳体4，也能够放松绳体4，驱动电机2的输出轴固定连接有转筒3，转筒3上设有绳体4绳体4的一端固定在转筒3上，而且绳体4缠绕在转筒3上；

绳体4远离转筒3的一端固定连接有重物块5，重物块5的侧壁开设有收纳槽，收纳槽的两侧侧壁之间卡接连接有透明板17，透明板17与收纳槽的连接处密封设置，通过透明板17与收纳槽之间密封设置，从而保证不会有水进入收纳槽中，进而保证防水灯16和可更换电池组15能够安全工作，收纳槽的底壁固定连接有可更换电池组15，可更换电池组15的侧壁卡接连接有与其匹配的防水灯16，利用可更换电池组15对防水灯16提供电能，而防水灯16具有照明效果，这样保证后续操作更加方便，安装板1的侧壁设有缆绳6，重物块5的侧壁固定连接有安装槽7，缆绳6的一端与安装槽7的底壁相抵，安装槽7中竖直设有压板8，压板8的侧壁固定连接有拉杆9，拉杆9贯穿安装槽7的侧壁并固定连接有两个连杆10，两个连杆10远离复位弹簧11的侧壁之间固定连接有拉环18，拉住拉环18能够带动拉杆9和压板8移动，从而能够方便地卡住缆绳6，两个连杆10的侧壁均通过复位弹簧11与安装槽7的侧壁固定连接。

本实用新型在需要向水下出缆时，驱动电机2带动转筒3转动，转筒3能够放松绳体4，而重物块5在自身的重力作用下下落，同时带动缆绳6下落沉入水中，在重物块5的自身重力作用下，能够使得缆绳6在下落沉入到水中时不会倾斜摆动，继而保证缆绳6下沉的深度准确，结构简单，实用性强。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
